Forma NAK
Przed

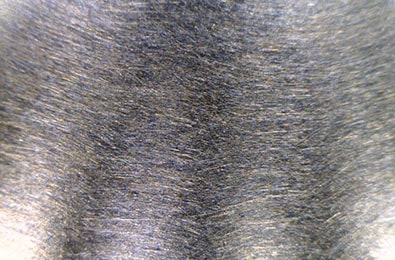

Po
| Narzędzie | |
|---|---|
| Rezultat |
Chropowatość powierzchni poprawiła się odpowiednio z Ra 1,4 μm, Rz 6,1 μm do Ra 0,029 μm, Rz 0,337 μm. |
Informacje o obrabianym przedmiocie
| Przemysł |
Produkcja form |
|---|---|
| Nazwa produktu |
Forma NAK |
| Typ materiału |
NAK |
| Proces obróbki |
proces frezowania końcowego |
Warunki obróbki
| Narzędzie |
XEBEC Szczotki do powierzchni (A31-CB25M+A11-CB25M) |
|---|---|
| Szczegóły obróbki |
Usuwanie śladów po skrawaniu i polerowanie po frezowaniu czołowym 1. narzędzie: A31-CB25M, prędkość obrotowa: 5000 min-1, posuw: 500 mm/min, głębokość skrawania: 0,3 mm, drugie narzędzie: A11-CB25M, prędkość obrotowa: 5000 min-1, posuw: 500 mm/min , głębokość skrawania: 0,2 mm |
| Prędkość wrzeciona (min⁻¹) |
5,000 |
| Posuw stołu (mm/min) |
500 |
| Głębokość skrawania (mm) |
0.3 |
| Czas obróbki (sek) |
50 |
