XEBEC Okrawarka 3D po obrysie i ścieżka™

XEBEC Okrawarka 3D po obrysie i ścieżka™
Okrawanie sferyczne po obrysie i ścieżka™

Innowacyjne rozwiązanie do okrawania otworów poprzecznych CNC, które w połączeniu ze sferycznym okrawaniem po obrysie i dostosowaną ścieżką™ (zestaw danych NC) umożliwia bardzo precyzyjne okrawanie zakrzywionych otworów poprzecznych 3D. Ścieżka™ została stworzona specjalnie dla klientów, umożliwiając okrawanie bez jednoczesnego tworzenia gratu wtórnego, uwalniając Cię od konieczności tworzenia własnego programu.

Wysoka jakość

  • Jednolity kształt krawędzi dzięki optymalnej ścieżce narzędzia
  • Zatrzymuje powstawanie wtórnych zadziorów dzięki obliczeniu optymalnych kątów skrawania

Długa żywotność narzędzia

Użycie całego ostrza poprzez ciągłą zmianę punktu styku wydłuża żywotność narzędzia

Obróbka na bardzo wysokich obrotach

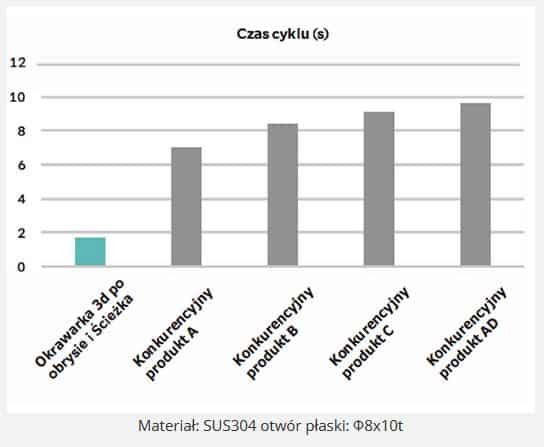

  • Czas cyklu jest zmniejszony dzięki pracy jednego ostrza po obrysie (od 5 do 10 razy szybciej niż przy pracy tradycyjnymi narzędziami)

Odpowiednie do różnych kształtów krawędzi

  • Jedna wielkość ostrza może pracować na krawędziach różnego kształtu i wielkości. Czas cyklu jest krótszy poprzez minimalizacje użytkowanych narzędzi.

XEBEC Okrawarka 3D po obrysie i ścieżka™

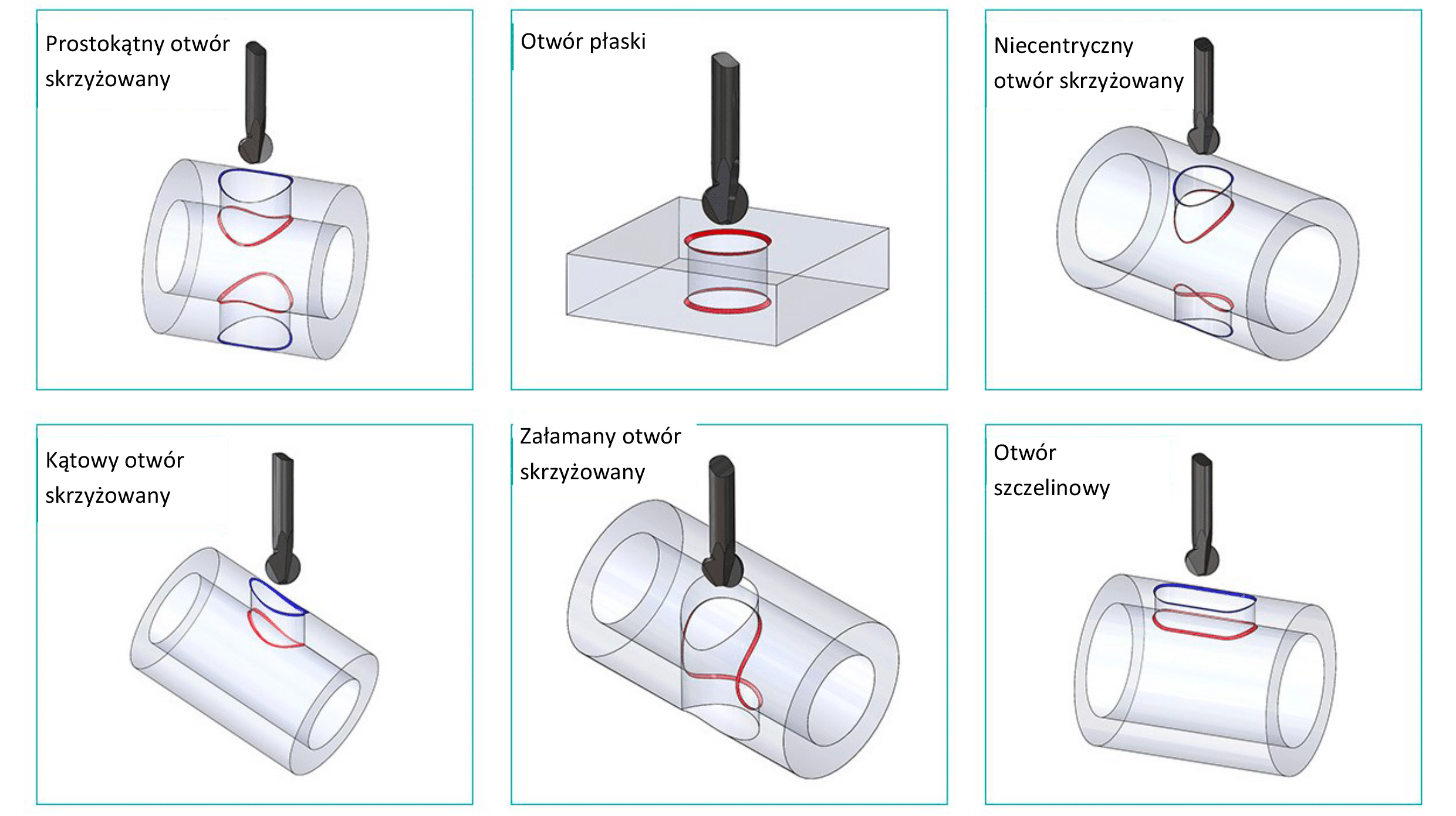

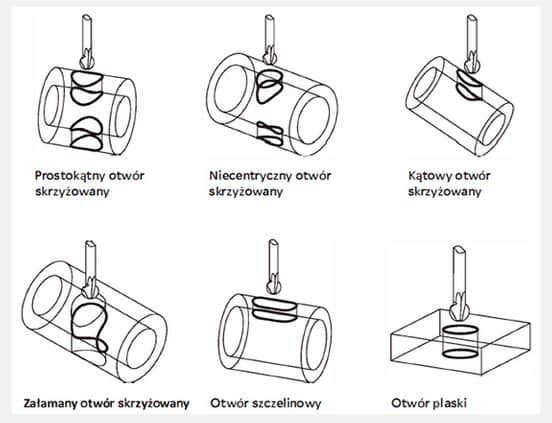

Optymalne rozwiązanie do precyzyjnego okrawania zarówno z przodu, jak i z tyłu wydrążonych otworów poprzecznych 3D.

Odpowiedni sprzęt

Narzędzie może być montowane na centrum obróbczym (oś XYZ) lub tokarkach (oś XZY lub XZC). Wymagana jest jednocześnie kontrola 3-osi.

Centra obróbcze

Tokarki

Maszyny specjalne

Robot

Tokarki z funkcją frezowania

Wiertarki

Urządzenia obrotowe
(elektryczne)

Urządzenia obrotowe
(pneumatyczne)

Składniki produktu

Sferyczny frez do okrawania i ścieżka™ (zestaw danych NC) stworzony specjalnie dla aplikacji klienta.

Więcej informacji na temat niestandardowej ścieżki™ narzędzia można znaleźć w internetowym „formularzu wniosku o okrawanie otworów”.

Typ krótki / Typ regularny

Typ prosty

Typ krótki

Kod Średnica ostrza Dc Promień ostrza R Średnica szyjki dn Średnica trzonka Ds Długość szyjki L2 Długość całkowita L1 Ilość ostrzy fig
produktu (mm) (mm) (mm) (mm) (mm) (mm)
XC-08-AS-3F φ 0.8 0.4 φ0.48 φ3 3 60 3 9
XC-13-AS-3F φ1.3 0.65 φ0.78 φ3 5 60 3 9
XC-18-AS-3F φ1.8 0.9 φ1.1 φ3 6 60 3 9
XC-23-AS-3F φ2.3 1.15 φ1.4 φ3 7.5 70 3 9
XC-28-AS-3F φ2.8 1.4 φ1.7 φ4 9 70 3 9
XC-33-AS-3F φ3.3 1.65 φ2 φ4 10.5 70 3 9
XC-38-AS-3F φ3.8 1.9 φ2.4 φ4 12 70 3 9
XC-48-AS-3F φ4.8 2.4 φ3 φ6 15 70 3 9
XC-58-AS-3F φ5.8 2.9 φ3.5 φ6 18 70 3 9
XC-78-AS-3F φ7.8 3.9 φ4.7 φ8 24 100 3 9
XC-98-AS-3F φ9.8 4.9 φ5.9 φ10 30 120 3 9

Typ regularny

Kod produktu Średnica ostrza Dc
(mm)
Promień ostrza R
(mm)
Średnica kołnierza dn
(mm)
Średnica trzonka Ds
(mm)
Długość pod kołnierzem L1
(mm)
Długość całkowita L
(mm)
Ilość ostrzy Fig
XC-08-A φ0.8 0.4 φ0.48 φ3 5 60 2 9
XC-13-A φ1.3 0.65 φ0.78 φ3 8 60 2 9
XC-18-A φ1.8 0.9 φ1.1 φ3 10 60 2 9
XC-23-A φ2.3 1.15 φ1.4 φ3 12.5 70 2 9
XC-28-A φ2.8 1.4 φ1.7 φ4 15 70 2 9
XC-33-A φ3.3 1.65 φ2 φ4 17.5 70 2 9
XC-38-A φ3.8 1.9 φ2.4 φ4 20 70 2 9
XC-48-A φ4.8 2.4 φ3 φ6 25 70 2 9
XC-58-A φ5.8 2.9 φ3.5 φ6 30 70 2 9
XC-78-A φ7.8 3.9 φ4.7 φ8 40 100 3 9
XC-98-A φ9.8 4.9 φ5.9 φ10 50 120 3 9



Typ prosty

Kod produktu Średnica ostrza Dc
(mm)
Promień ostrza R
(mm)
Średnica kołnierza dn
(mm)
Średnica trzonka Ds
(mm)
Długość całkowita L
(mm)
Ilość ostrzy Fig
XC-18-B φ1.8 0.9 φ1.1 φ1.1 50 2 10
XC-23-B φ2.3 1.15 φ1.4 φ1.4 60 2 10
XC-28-B φ2.8 1.4 φ1.7 φ1.7 70 2 10
XC-33-B φ3.3 1.65 φ2 φ2 80 2 10
XC-38-B φ3.8 1.9 φ2.4 φ2.4 85 2 10
XC-48-B φ4.8 2.4 φ3 φ3 105 2 10
XC-58-B φ5.8 2.9 φ3.5 φ3.5 120 2 10
XC-78-B φ7.8 3.9 φ4.7 φ4.7 150 3 10
XC-98-B φ9.8 4.9 φ5.9 φ5.9 180 3 10

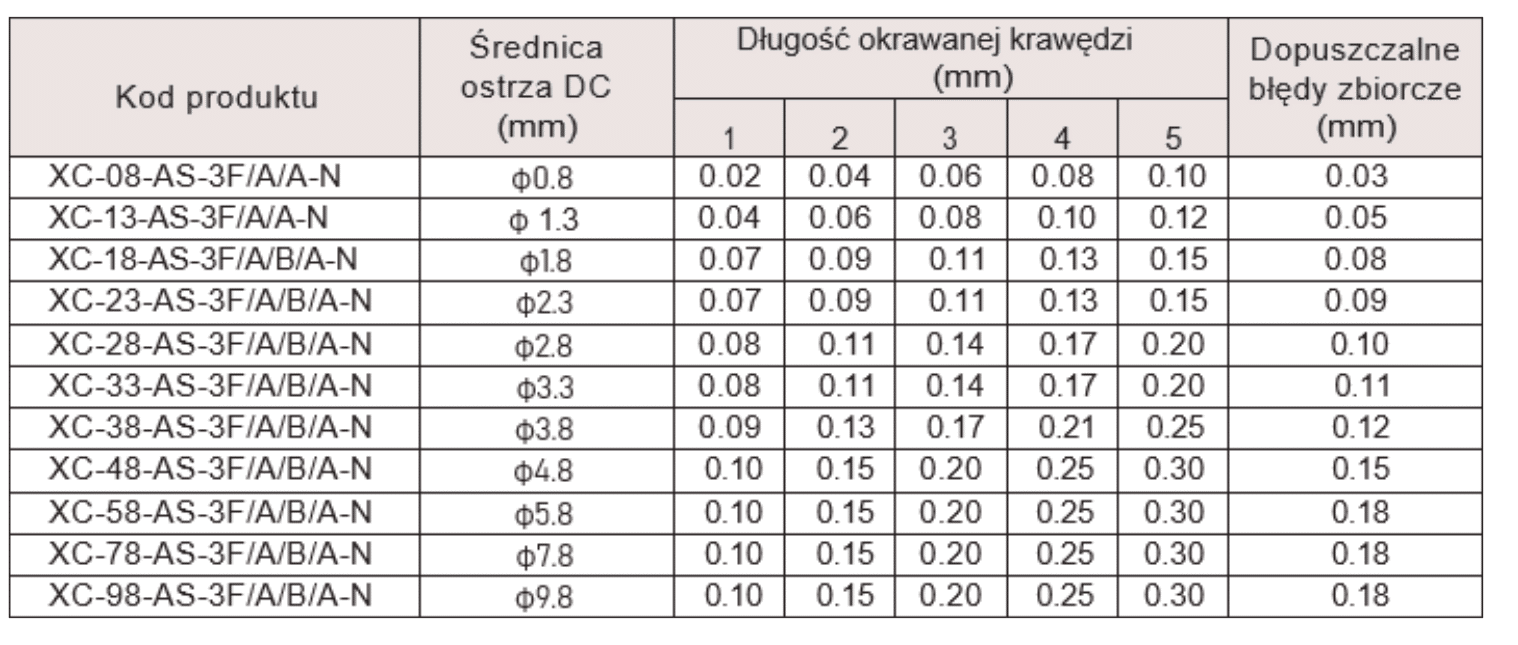

Okrawana ilość

Na każdą ścieżkę™ oferujemy 5 rodzajów głębokości skrawania. Wybierz preferowaną głębokość w zależności od dokładności obróbki, takiej jak średnica i położenie otworu.



Kod produktu Średnica ostrza Dc
(mm)
Okrawana ilość  (mm) Dopuszczalne błędy zbiorcze
(mm)
XC-08-A φ0.8 0.02 0.04 0.06 0.8 0.1 0.03
XC-13-A φ1.3 0.04 0.06 0.08 0.1 0.12 0.05
XC-18-A/B φ1.8 0.07 0.09 0.11 0.13 0.15 0.08
XC-23-A/B φ2.3 0.07 0.09 0.11 0.13 0.15 0.09
XC-28-A/B φ2.8 0.08 0.11 0.14 0.17 0.2 0.1
XC-33-A/B φ3.3 0.08 0.11 0.14 0.17 0.2 0.11
XC-38-A/B φ3.8 0.09 0.13 0.17 0.21 0.25 0.12
XC-48-A/B φ4.8 0.1 0.15 0.2 0.25 0.3 0.15
XC-58-A/B φ5.8 0.1 0.15 0.2 0.25 0.3 0.18
XC-78-A/B φ7.8 0.1 0.15 0.2 0.25 0.3 0.18
XC-98-A/B φ9.8 0.1 0.15 0.2 0.25 0.3 0.18
Środki ostrożności:

○ Okrawarka 3D po obrysie XEBEC została zaprojektowana dla maszyn NC. Nigdy nie używaj jej na narzędziach ręcznych.

Uwaga:

○ Zaawansowane funkcje podglądu kontroli zmniejsza ryzyko błędów dotyczących kształtu krawędzi..
○ Błędy obróbki pozycji otworu powinny być jak najmniejsze.

Uncoated

Niepowlekane materiały przedmiotu obrabianego jak: metale nieżelazne, żywica

Typ regularny

Kod Średnica ostrza Dc Promień ostrza R Średnica szyjki dn Średnica trzonka Ds Długość szyjki L2 Długość całkowita L1 Ilość ostrzy fig
produktu (mm) (mm) (mm) (mm) (mm) (mm)
XC-08-A-N φ 0.8 0.4 φ0.48 φ3 5 60 2 9
XC-13-A-N φ1.3 0.65 φ0.78 φ3 8 60 2 9
XC-18-A-N φ1.8 0.9 φ1.1 φ3 10 60 2 9
XC-23-A-N φ2.3 1.15 φ1.4 φ3 12.5 70 2 9
XC-28-A-N φ2.8 1.4 φ1.7 φ4 15 70 2 9
XC-33-A-N φ3.3 1.65 φ2 φ4 17.5 70 2 9
XC-38-A-N φ3.8 1.9 φ2.4 φ4 20 70 2 9
XC-48-A-N φ4.8 2.4 φ3 φ6 25 70 2 9
XC-58-A-N φ5.8 2.9 φ3.5 φ6 30 70 2 9
XC-78-A-N φ7.8 3.9 φ4.7 φ8 40 100 3 9
XC-98-A-N φ9.8 4.9 φ5.9 φ10 50 120 3 9

XEBEC Okrawarka 3D po obrysie i ścieżka™ dla centrów obróbczych

Instrukcja obsługi dla tokarek

Odpowiedni sprzęt

Narzędzie może być montowane na centrum obróbczym (oś XYZ) lub tokarkach (oś XZY lub XZC). Wymagana jest jednocześnie kontrola 3-osi.

W przypadku tokarki wymagana jest interpolacja współrzędnych biegunowych.
Nie można go używać ręcznie.

Jak zamówić XEBEC Okrawarkę 3D po obrysie i ścieżkę™?

Możesz sprawdzić, czy narzędzie XEBEC Okrawarka 3D po obrysie i ścieżka™ ma zastosowanie do problemu z zadziorami w otworach oraz w danym środowisku pracy.
Wynik będzie dostępny wkrótce.
Proszę pobrać formularz z następującego linku.

Jeśli masz trudności z wypełnianiem formularza online:

Prześlij nam wypełniony „Formularz Okrawarka 3D po obrysie i ścieżka™”, jeśli masz trudności z wypełnieniem formularza online. Dobierzemy optymalny rozmiar frezu, ocenimy, czy frez i ścieżka™ XEBEC są odpowiednie do przedmiotu obrabianego i sprzętu do obróbki, a także podamy numer ścieżki™ XEBEC.
Istnieją 2 rodzaje formularzy: do centrum obróbczego i tokarki.
Proszę pobrać i wypełnić formularz w zależności od posiadanego sprzętu do obróbki.

Formularze:



XEBEC Back Burr Path:
na centrum obróbcze

Download

XEBEC Back Burr Path:
na tokarki
XEBEC Back Burr Path for Tapped Hole :
na centrum obróbcze
XEBEC Back Burr Path for Tapped Hole:
na tokarki

Kształt i wymiary krawędzi po okrawaniu

Okrawana ilość jest szerokością krawędzi po okrawaniu ostrzem jak pokazano na obrazku.

Kształt krawędzi

W wyniku dążenia do efektywnego kształtu do okrawania poprzecznego, frez jest sferyczny.
Nie ma możliwości fazowania ani zaokrąglania krawędzi.
Poniżej przedstawiono kształt krawędzi po okrawaniu.

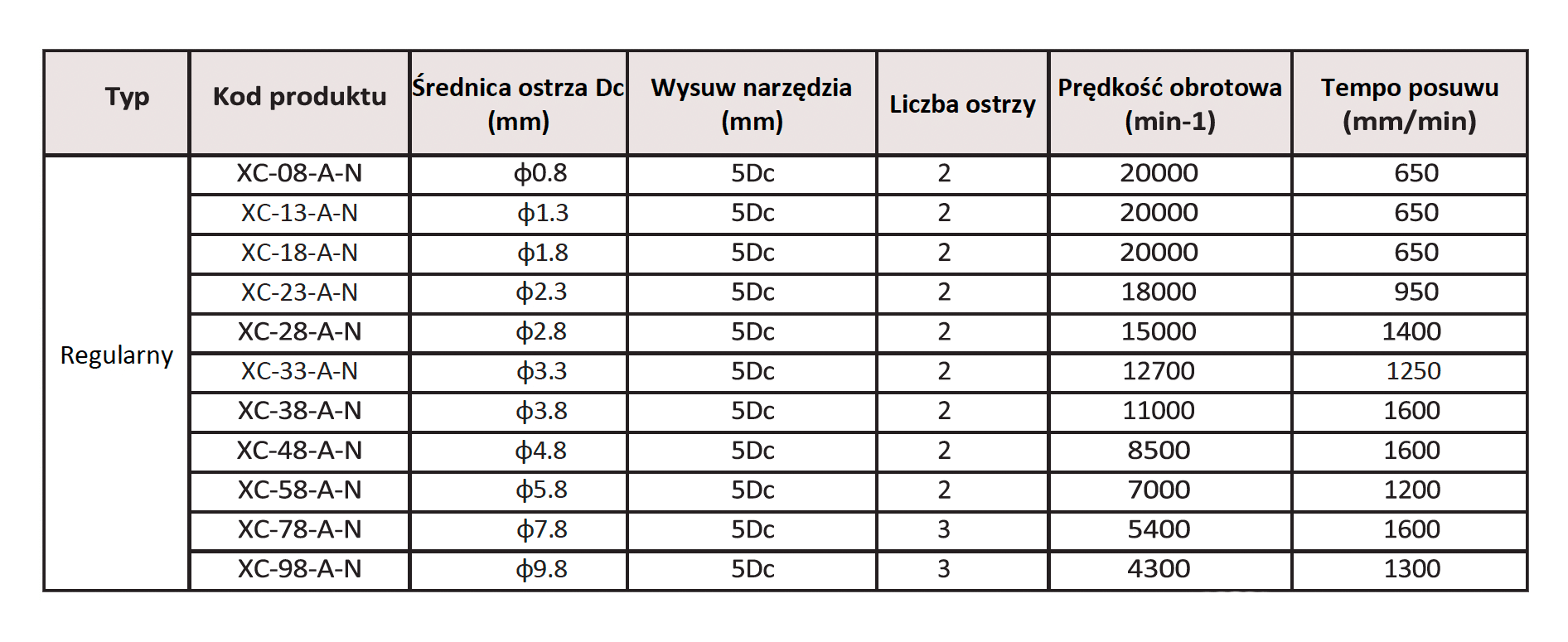

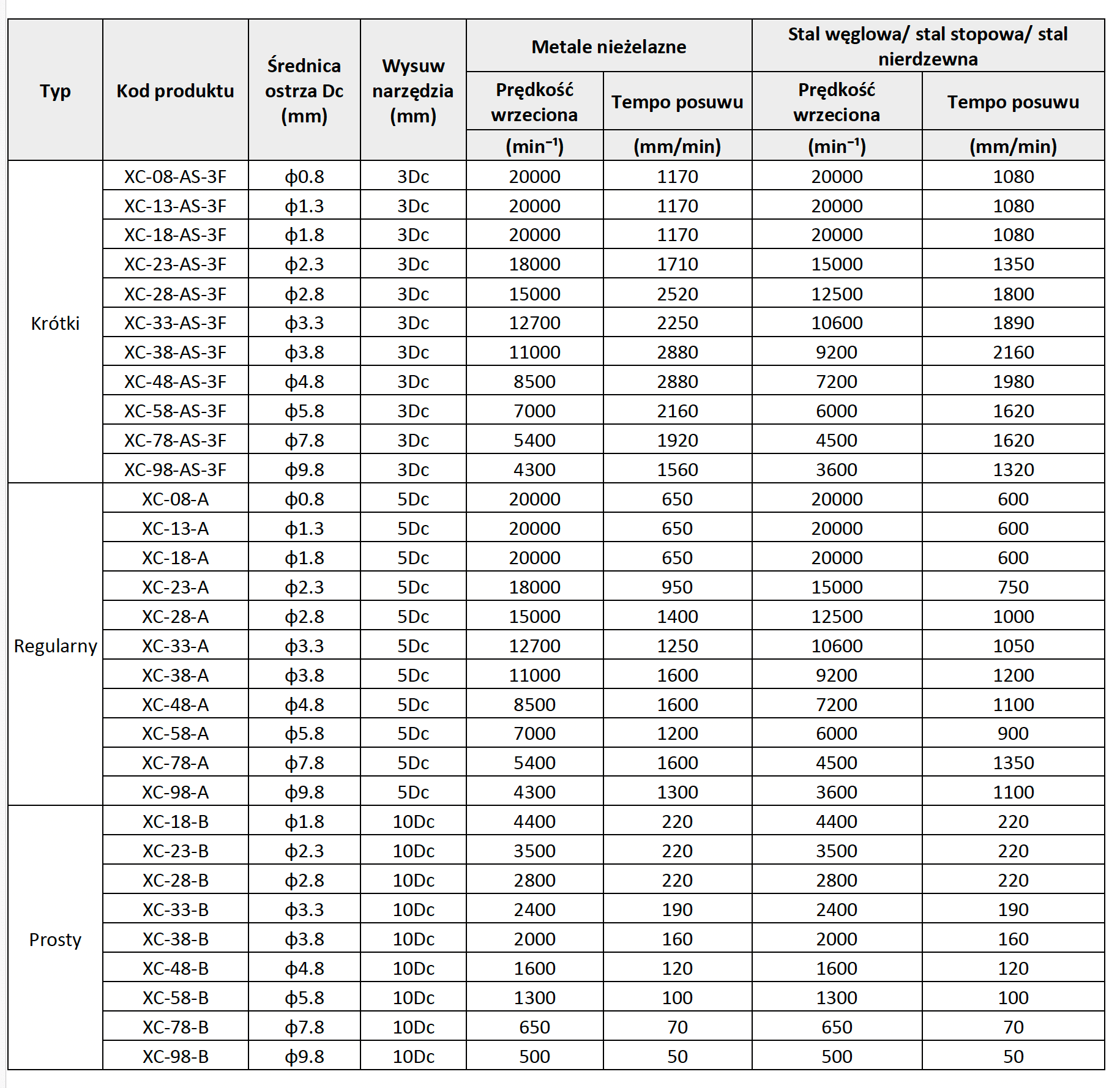

Wstępne warunki obróbki

Najpierw wypróbuj wstępne warunki obróbki, które są podane w przewodniku.

Kod produktu Średnica ostrza
(mm)
Wysuw narzędzia Stopy Aluminiowe Stal węglowa/stal stopowa/ stal nierdzewna
Prędkość wrzeciona
(min⁻¹)
Tempo posuwu
(mm/min)
Prędkość wrzeciona
(min⁻¹)
Tempo posuwu
(mm/min)
XC-08-A φ0.8 5D 20000 650 20000 600
XC-13-A φ1.3 5D 20000 650 20000 600
XC-18-A φ1.8 5D 20000 650 20000 600
XC-23-A φ2.3 5D 18000 950 15000 750
XC-28-A φ2.8 5D 15000 1400 12500 1000
XC-33-A φ3.3 5D 12700 1250 10600 1050
XC-38-A φ3.8 5D 11000 1600 9200 1200
XC-48-A φ4.8 5D 8500 1100 7200 1100
XC-58-A φ5.8 5D 7000 1600 4500 1350
XC-78-A φ7.8 5D 5400 1350 4500 1350
XC-98-A φ9.8 5D 4300 1300 3600 1100
XC-18-B φ1.8 10D 4400 220 4400 220
XC-23-B φ2.3 10D 3500 220 3500 220
XC-28-B φ2.8 10D 2800 220 2800 220
XC-33-B φ3.3 10D 2400 190 2400 190
XC-38-B φ3.8 10D 2000 160 2000 160
XC-48-B φ4.8 10D 1600 120 1600 120
XC-58-B φ5.8 10D 1300 100 1300 100
XC-78-B φ7.8 10D 650 70 650 70
XC-98-B φ9.8 10D 500 50 500 50

Jak stosować?

Ścieżki™ są tworzone przez firmę XEBEC Technology i dostarczane do klienta mailem.
Dlatego, musisz tylko zainstalować ścieżkę™, ustawić punkt startowy okrawarki 3D i wprowadzić warunki obróbki.  Nie musisz nic samemu programować .

Proszę odnieść się do przewodnika, aby zobaczyć, jak ustawić długość offsetu narzędzia i punkt startowy.

Poniższe przedstawia, jak zainstalować dane punktów grupy trybu przyrostowego dla okrawarki 3D po obrysie i ścieżki™ (dla centrów obróbczych, otwory typu B) w procesie obróbczym.
* Poniższy przykład jest zgodny z FANUC. Proszę dostosować kody G do swojego systemu.
