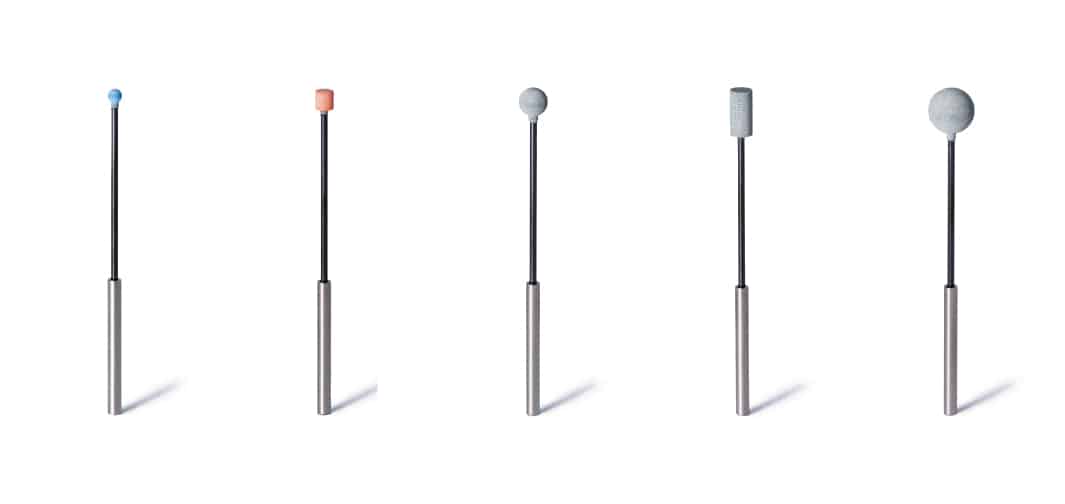

Pilniki™ podatne z elastycznym trzpieniem XEBEC

Giętki trzonek pozwala na delikatny kontakt z detalem i tłumi małe wibracje podczas obróbki. Idealne do okrawania zarówno przodu jak i tyłu otworu wierconego.

Odpowiedni sprzęt

Centra obróbcze

Tokarki

Maszyny specjalne

Robot

Tokarki z funkcją frezowania

Wiertarki

Narzędzia obrotowe
(elektryczne)

Narzędzia obrotowe
(pneumatyczne)

Typ kulki
Odpowiednik uziarnienia
（Kolor）		 Kod produktu Wielkość główki
(mm)		 Średnica wałka
(mm)		 Średnica wałka
(mm)		 Długość całkowita L
(mm)		 Rekomendowana prędkość obrotów
(min-1)		 Maksymalna prędkość obrotów

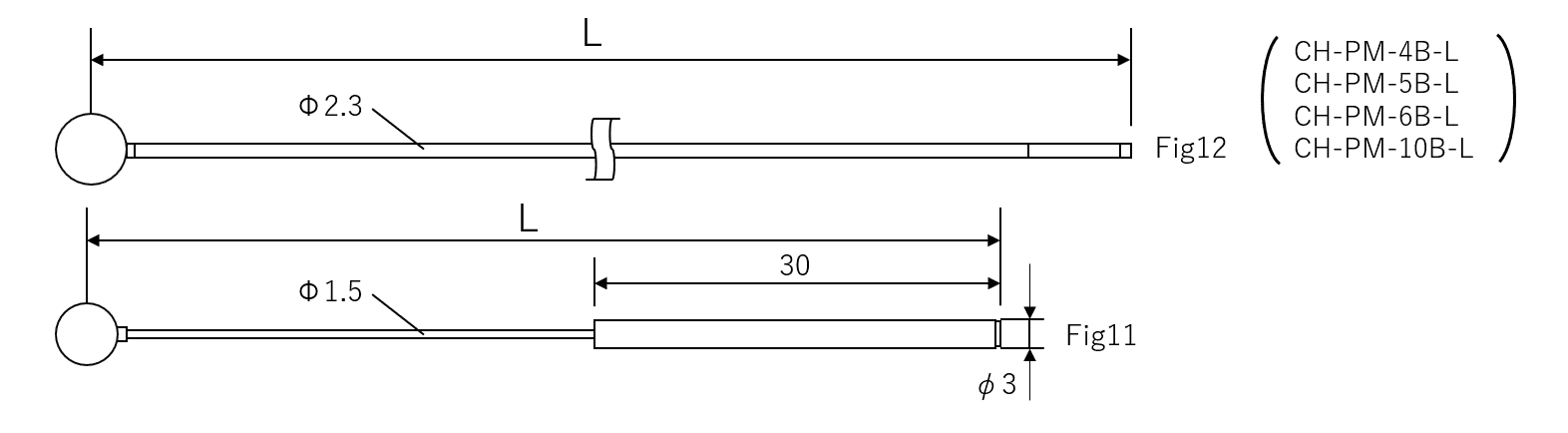

(min-1)		 Fig
  #800
（niebieska）		 CH-PB-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PB-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PB-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PB-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
  #400
(pomarańczowa）		 CH-PO-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PO-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PO-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PO-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
  #220
（szara）		 CH-PM-3B φ3 φ1.5 φ3 70 5000～8000 15000 11
CH-PM-4B φ4 φ1.5 φ3 70 5000～8000 13000 11
CH-PM-5B φ5 φ1.5 φ3 70 5000～8000 12000 11
CH-PM-6B φ6 φ1.5 φ3 70 5000～8000 10000 11
CH-PM-10B φ10 φ1.5 φ3 70 4000～5000 6000 11
CH-PM-3B-L φ3 φ1.5 φ3 150 – 1000 11
CH-PM-4B-L φ4 φ2.3 φ2.3 150 – 3000 12
CH-PM-5B-L φ5 φ2.3 φ2.3 150 – 3000 12
CH-PM-6B-L φ6 φ2.3 φ2.3 150 – 3000 12
CH-PM-10B-L φ10 φ2.3 φ2.3 150 – 2000 12
Typ cylindryczny
Odpowiednik uziarnienia
（Kolor）		 Kod produktu Wielkość główki
(mm)		 Średnica wałka
(mm)		 Średnica wałka
(mm)		 Długość całkowita L
(mm)		 Rekomendowana prędkość obrotów
(min-1)		 Maksymalna prędkość obrotów
(min-1)		 Fig
  #800
（niebieska）		 CH-PB-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PB-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PB-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
  #400
(pomarańczowa）		 CH-PO-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PO-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PO-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
  #220
（szara）		 CH-PM-3R φ3×3 φ1.5 φ3 70 5000～8000 15000 11
CH-PM-4R φ4×4 φ1.5 φ3 70 5000～8000 13000 11
CH-PM-5R φ5×5 φ1.5 φ3 70 5000～8000 12000 11
CH-PM-5R-C01 φ5×10 φ1.5 φ3 70 5000～8000 12000 11

Środki ostrożności odnośnie użytkowania:

Narzędzie ulegnie zniszczeniu w przypadku:

* pracy na obrotach wyższych niż maksymalne

* użytkowania na maszynach pneumatycznych

Jak używać?

Instrukcja obsługi

English PDF




Środki ostrożności dotyczące stosowania:

*Użycie ponad maksymalną prędkość obrotową może spowodować pęknięcie główki i trzonka.

*Narzędzie ma dużą moc szlifowania nawet przy niskiej prędkości obrotowej. Zacznij od 1000min-1, a następnie stopniowo zwiększaj prędkość obrotową.

*Standardowo dociskaj lekko do przedmiotu obrabianego z około 1N (100 gf, 0,5 mm odchylenia).




Do efektywnego wykorzystania

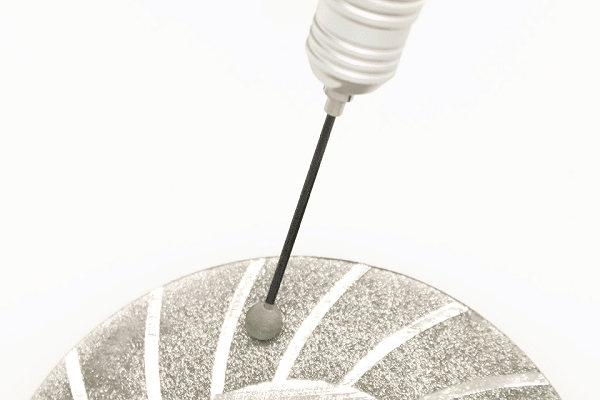

Okrawanie po wierceniu

Użyj rozmiaru główki kuli nieco większego niż rozmiar krawędzi i usuń zadziory, dociskając główkę do niej.



Okrawanie wstecznego zadzioru po wierceniu.

Użyj pilnika podatnego typu kulki, która jest nieco mniejsza niż rozmiar krawędzi i usuń zadziory przez konturowanie.

Okrawanie wokół ślepego otworu po wierceniu.

Użyj pilnika podatnego w kształcie cylindra i okrawaj dociskając ją do otworu podczas przesuwania w górę i w dół.

Okrawanie górnego zadzioru po rowkowaniu

Użyj pilnika podatnego typu kulki, który jest nieco większy niż szerokość rowka i okrawaj przesuwając główkę pilnika do przodu i do tyłu w poprzek rowka.



Jak wybrać?

Dostępnych jest 5 rozmiarów średnic: 3mm, Φ4mm, Φ5mm, Φ6mm i Φ10mm.

Dostępne są dwa rodzaje kształtu główki (kulkowy lub cylindryczny).

Dla lepszej chropowatości powierzchni: #800

Dla większej mocy szlifowania: #220



Warunki obróbki

Rekomendowana prędkość obrotowa
Narzędzie posiada dużą moc szlifowania nawet przy niskich prędkościach obrotowych.
Zacznij od 1000 min-1, a następnie stopniowo zwiększaj prędkość obrotową.
Narzędzie może się odłamać podczas obróbki powyżej maksymalnej prędkości obrotowej.
Nigdy nie używaj z prędkością obrotową przekraczającą maksymalną prędkość obrotową–> patrz: tabela powyżej.
Głębokość skrawania

Umieść główkę pilnika lekko na obrabianym przedmiocie z siłą około 1N (100g, odchylenie 0,5mm).

Tempo posuwu

Zacznij od 300 mm/min. Nie ma górnego limitu użytkowania.

Utrzymanie/ konserwacja

Jak kształtować lub formować końcówkę narzędzia?

Jeśli końcówka jest zużyta, uformuj ją za pomocą tarczy diamentowej lub szlifierki.

Możesz również dostosować kształt w zależności od zastosowania lub kształtu przedmiotu obrabianego.

Środki bezpieczeństwa pracy:

Stosowanie sprzętu ochronnego

Podczas korzystania z narzędzia należy zawsze nosić okulary ochronne, rękawice i maski.

Noś długie rękawy, dopasowany mankiet i odzież, aby zminimalizować narażenie skóry.

Uważaj na pył szlifierski

Cząsteczki tnące i zadziory, czyli pył szlifierski mogą rozsypywać się w obszarze roboczym, gdy narzędzia się obracają.

Proszę trzymać się z dala od obszaru.

Ostrożność w otoczeniu miejsca pracy

Obszar wokół Twojego miejsca pracy jest niebezpieczny w przypadku, gdy wylatujące kawałki włókna ceramicznego z narzędzia i proszek szlifierski mogą się rozprzestrzeniać. Zamknij dostęp do otoczenia osób postronnych lub osoby znajdujące się w pobliżu miejsca pracy także powinny nosić sprzęt ochronny.

Uwaga

Należy bezwzględnie przestrzegać środków ostrożności dotyczących użytkowania i środków bezpieczeństwa obsługi.

Jeśli ich nie zauważysz, istnieje następujące ryzyko.

* Narzędzie lub część narzędzia może pęknąć, spaść, zniekształcić się lub złamać.

* Odłamki narzędzia lub pył szlifierski mogą przykleić się do skóry, a w najgorszym przypadku do oczu, powodując utratę wzroku.

* Pył generowany w procesie obróbki może powodować podrażnienia skóry lub alergię.
