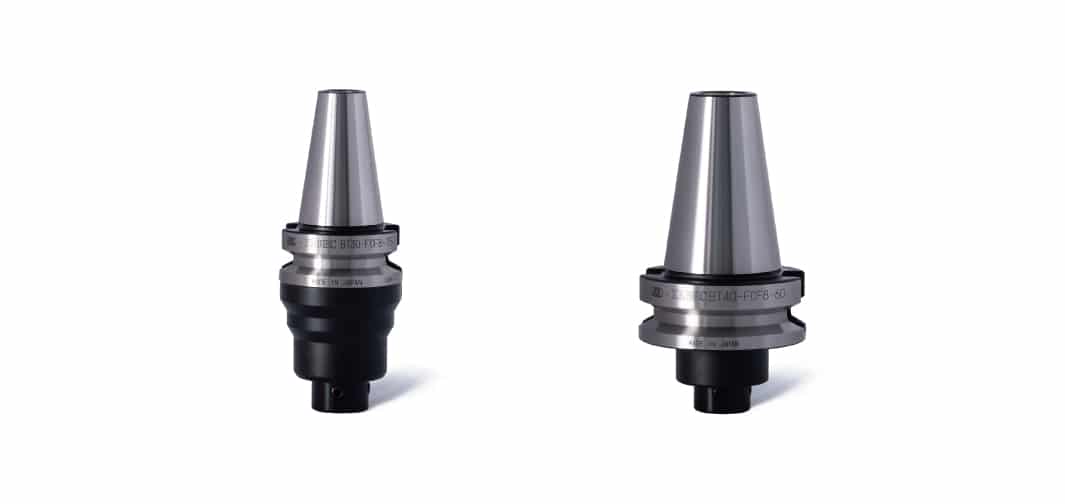

XEBEC Uchwyt™ podatny- Typ trzonka BT
Wbudowana sprężyna zapewnia stabilność narzędzia oraz stałą jakość wykończenia krawędzi, a także redukuje częstotliwość dostosowywania głębokości skrawania.![XEBECフロートホルダー-BTシャンクタイプ(XEBEC-Floating-Holder-BT-1](https://www.xebec.pl/wp-content/uploads/2021/05/XEBECフロートホルダー-BTシャンクタイプ(XEBEC-Floating-Holder-BT-1.jpeg)
Odpowiedni sprzęt
![models_01_on](https://www.xebec.pl/wp-content/uploads/2021/05/models_01_on.png)
Centra obróbcze
![models_02_on](https://www.xebec.pl/wp-content/uploads/2021/05/models_02_on.png)
Tokarki
![models_03_on](https://www.xebec.pl/wp-content/uploads/2021/05/models_03_on.png)
Maszyny specjalne
![models_04_off](https://www.xebec.pl/wp-content/uploads/2021/05/models_04_off.png)
Robot
![models_05_off](https://www.xebec.pl/wp-content/uploads/2021/05/models_05_off.png)
Tokarki z funkcją frezowania
![models_06_off](https://www.xebec.pl/wp-content/uploads/2021/05/models_06_off.png)
Wiertarki
![models_07_off](https://www.xebec.pl/wp-content/uploads/2021/05/models_07_off.png)
Urządzenia obrotowe
(elektryczne)
![models_08_off](https://www.xebec.pl/wp-content/uploads/2021/05/models_08_off.png)
Urządzenia obrotowe
(pneumatyczne)
Kod produkty | Docelowa średnica szczotki (mm) |
Średnica trzonka osłony (mm) |
Maksymalna prędkość obrotów (min⁻¹) |
Długość pod linią wymiarową (mm) |

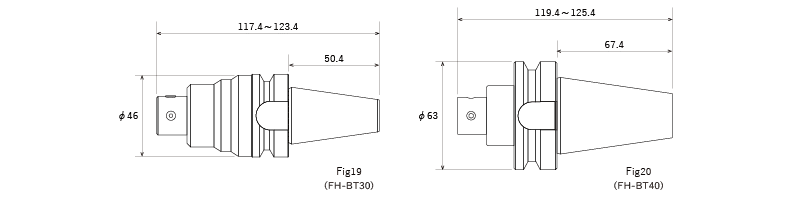

Fig |
FH-BT30 | φ6 | φ6* | 10000 | 75 | 19 |
φ15 | φ6* | 6000 | |||
φ25 | φ8 | 5000 | |||
FH-BT40 | φ6 | φ6* | 10000 | 60 | 20 |
φ15 | φ6* | 6000 | |||
φ25 | φ8 | 5000 |
* Opcjonalnie dostępna jest szczotka φ6. Prosimy o kontakt po więcej szczegółów.
![fh-btーfig](https://www.xebec.pl/wp-content/uploads/2021/05/fh-btーfig.png)
Zamocowana sprężyna
FH-BT30/40
Dostosowanie obciążenia | Uzyskana siła wg nacisku (N) | Dostosowanie pozycji śruby | |
0 mm | 6mm | ||
Nacisk standardowy | 2 | 6 |
Kiedy śruba 2 dostosowująca obciążenie jest na końcu wałka. |
Nacisk wyższy | 6 | 10 |
Kiedy śruba 2 dostosowująca obciążenie jest z tyłu wałka. |
Środki ostrożności odnośnie użytkowania:
○ Narzędziem należy podjeżdżać pionowo do obrabianego przedmiotu.
○ Nie należy go używać podczas przerywanej obróbki lub skokowej.
○ Używając na poziomym centrum obróbczym, może nie działać na niskim skoku sprężyny.
