XEBEC Bezzadziorowy Frez do fazowania TM

Bezzadziorowe fazowanie dzięki opatentowanej, wieloostrzowej konstrukcji w kształcie litery V

Centra obróbcze

Tokarki

Maszyny specjalne

Robot

Tokarki z funkcją frezowania

Wiertarki

Urządzenia obrotowe
(elektryczne)

Urządzenia obrotowe
(pneumatyczne)

Opatentowana konstrukcja ostrza w kształcie litery V

Dwukrotnie dłuższa żywotność narzędzia niż w przypadku konwencjonalnego freza do fazowania

Wiele ostrzy

Konstrukcja wieloostrzowa umożliwia wysoką prędkość posuwu. Skraca to czas obróbki i zapewnia bardziej wy-dajne fazowanie.

Płaska końcówka

Zapewnia dokładność pozycjonowania. Płaska konstrukcja końcówki zapobiega zaokrągleniom i odpryskom, które mogą powodować błędy pomiaru długości narzędzia.

Specyfikacja

Powłoka AlTiCrN

Materiały do obróbki: stal P, stal nierdzewna M, żeliwo K, stop żaroodporny S, metal nieżelazny N

Niepowlekane

Materiały do obróbki: metal nieżelazny N, plastik O

Rys.1

Rys.2

XEBEC vs Nóż z prostym ostrzem – Górna krawędź i dolna krawędź

Długość skrawania (m)

XEBEC  vs .  Narzędziez  prostym  ostrzem

*Zdjęcia krawędzi obrabianego przedmiotu wykonane podczas fazowania narzędziem używanym na tej samej odległości.

*Zdjęcia porównują stan krawędzi przedmiotu obrabianego po użyciu narzędzi na tej samej odległości cięcia.



Jak używać

Ustaw to narzędzie tak, aby Dc (Średnica wyrównania fazowania) była wyrównana z punktem centralnym fazowania. Dc (Średnica wyrównania sfazowania) to środek kształtu V wskazany przez czerwoną kropkę poniżej.

Tabela regulacji rozmiaru fazowania

Utwórz program obróbki, odnosząc się do offsetów A i B w poniższej tabeli dla żądanego rozmiaru fazowania. Dzięki temu Dc (średnica wyrównania fazowania) i punkt środkowy fazowania są prawidłowo wyrównane.

Parametry  obróbki  skrawaniem

  1. Prędkość obrotowa i prędkość posuwu to wskazówki dotyczące pierwszego użycia.
  2. Aby poprawić wynik obróbki, wykonaj kroki, takie jak regulacja prędkości obrotowej iszybkości posuwu, lub wypróbuj mniejsze rozmiary fazowania i stopniowo je zwiększaj, abyuzyskać żądaną wielkość fazowania.
  3. W przypadku wykrycia wibracji lub nieprawidłowego hałasu zmniejsz prędkość obrotową iszybkość posuwu lub wypróbuj mniejsze rozmiary fazowania i stopniowo je zwiększaj, abyuzyskać żądaną wielkość fazowania.
  4. Jeśli podczas obróbki tworzyw sztucznych powstają zadziory, utrzymuj posuw na ostrze napoziomie 0,07 (mm/ząb) i używaj tej samej prędkości obrotowej, co narzędzie, którym zwyklepracujesz.

Kod produktu: XC-C-03-M/N

Kod produktu: XC-C-06-M/N

Zastosowanie

Bezzadziorowe fazowanie przyrządu mocującego

Otwory zostały pogłębione, a na krawędziach obwodowych użyto szlifierki taśmowej do ręcznego fazowania. Narzędzia te powodowały jednak powstawanie zadziorów wtórnych. Dzięki zastosowaniu narzędzia XEBEC Bezzadziorowy Frez do fazowania czas fazowania został skrócony o 90%, a proces usuwania zadziorów został wyeliminowany. Spowodowało to również obniżenie kosztów narzędzi.

Bezzadziorowe fazowanie elementu obrabiarki

Po fazowaniu ręczne usunięcie zadziorów wtórnych zarówno z przodu, jak i z tyłu przedmiotu obrabianego za pomocą osełki z olejem zajęło około 5 minut. To porysowało powierzchnię. Dzięki bezzadziorowemu frezowi do fazowania XEBEC proces usuwania zadziorów został wyeliminowany, a efekt końcowy poprawił się bez żadnych zarysowań.

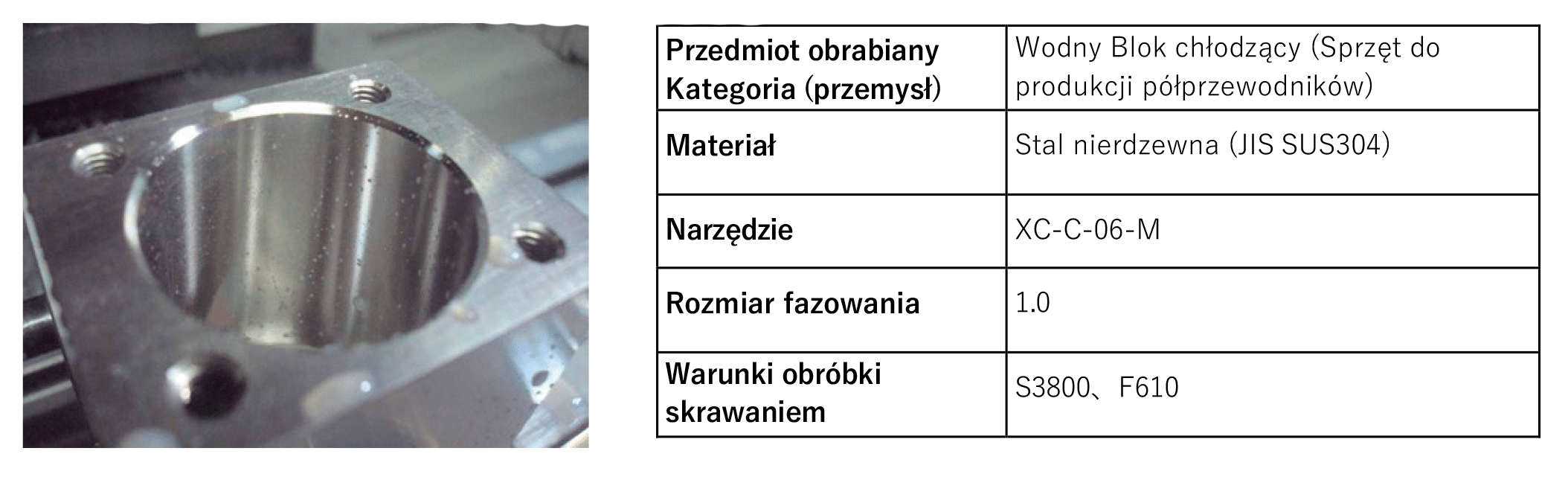

Bezzadziorowe fazowanie wodnego bloku chłodzącego (sprzęt do produkcji półprzewodników)

Narzędzie do fazowania, które było używane wcześniej, powodowało wtórne zadziory, a po fazowaniu konieczne było ręczne gratowanie. Dzięki bezzadziorowemu frezowi do fazowania XEBEC czas fazowania został skrócony o 75% (z 60 do 15 sekund) i wyeliminowany został proces usuwania zadziorów.
