Szczotki ™ XEBEC do otworów skrzyżowanych extra duże
Nowo opracowane włosie. Zapewnia dłuższą żywotność narzędzia niż w przypadku innych szczotek do otworów skrzyżowanych z poprawionym stopniem zużycia i łatwością zarządzania. Pomaga obniżyć koszty narzędzi, oddzielając trzonek od szczotki, dzięki czemu należy wymienić tylko szczotkę.
Odpowiedni sprzęt
Narzędzie może być używane na urządzeniach obrotowych i przyrządach posiadających możliwość regulacji prędkości obrotów. Narzędzie musi się obracać z prędkością większą niż 8000min-1
Centra obróbcze
Tokarki
Maszyny specjalne
Robot
Tokarki z funkcją frezowania
Wiertarki
Urządzenia obrotowe
(elektryczne)
Urządzenia obrotowe
(pneumatyczne)

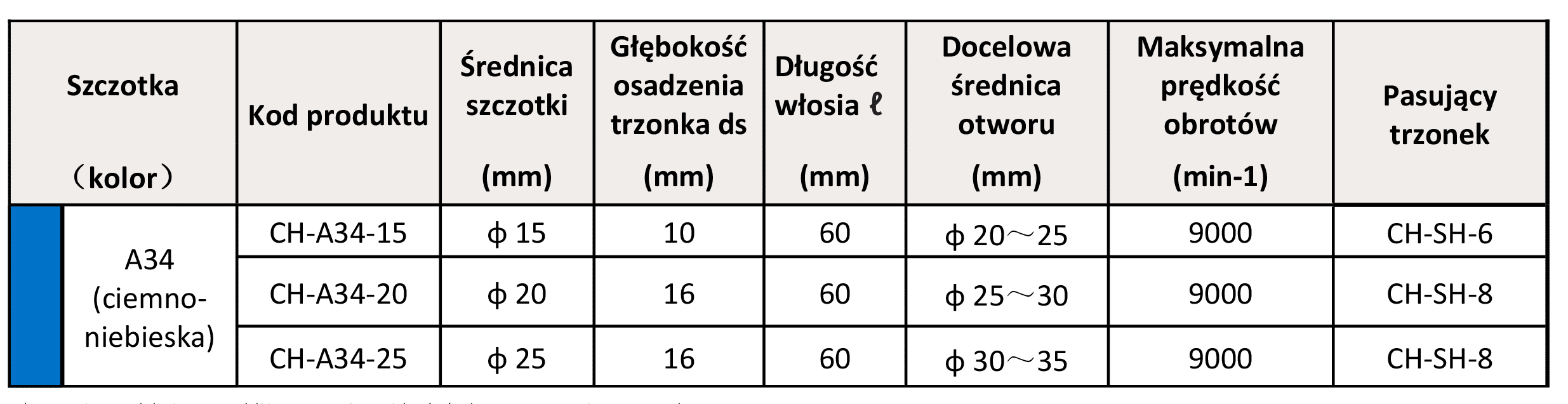

| Szczotka (kolor) | Kod produktu | Średnica szczotki (mm) | Średnica trzonka (mm) | Długość włosia (mm) | Długość całkowita (mm) | Maksymalna prędkość obrotów (min⁻¹) | Docelowa średnica otworu (mm) | Docelowa średnica otworu (mm) | |
| A34 | CH-A34-15 | φ15 | φ6 | 60 | 150 | 9000 | 20～25 | φ6 | |
| CH-A34-20 | φ20 | φ8 | 60 | 150 | 9000 | 25～30 | φ8 | ||
| CH-A34-25 | φ25 | φ8 | 60 | 150 | 9000 | 30～35 | φ8 | ||

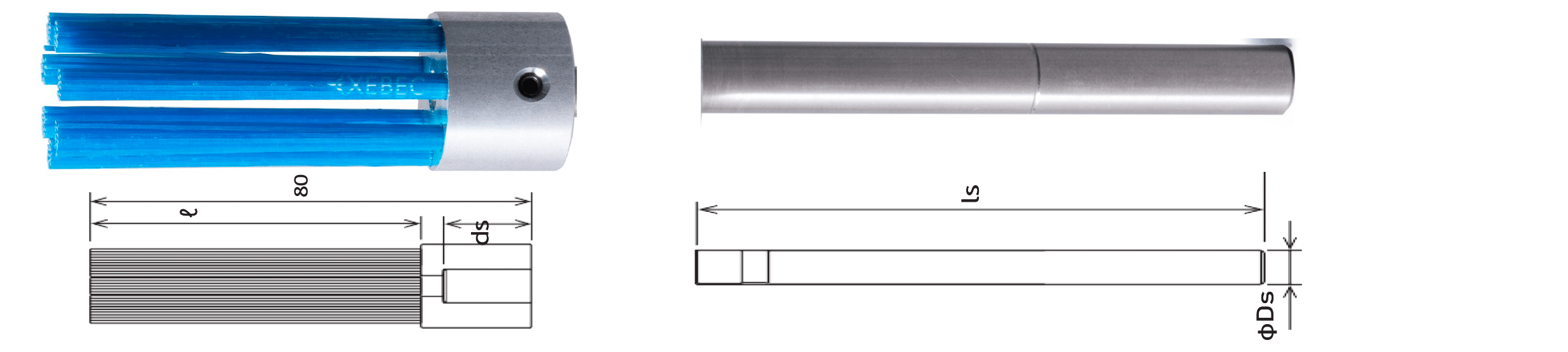

Budowa narzędzia

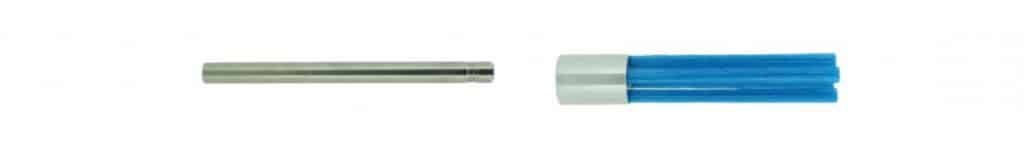

Szczotka i trzonek są oddzielnymi przedmiotami. Tylko szczotka wymaga wymiany.
Trzonek

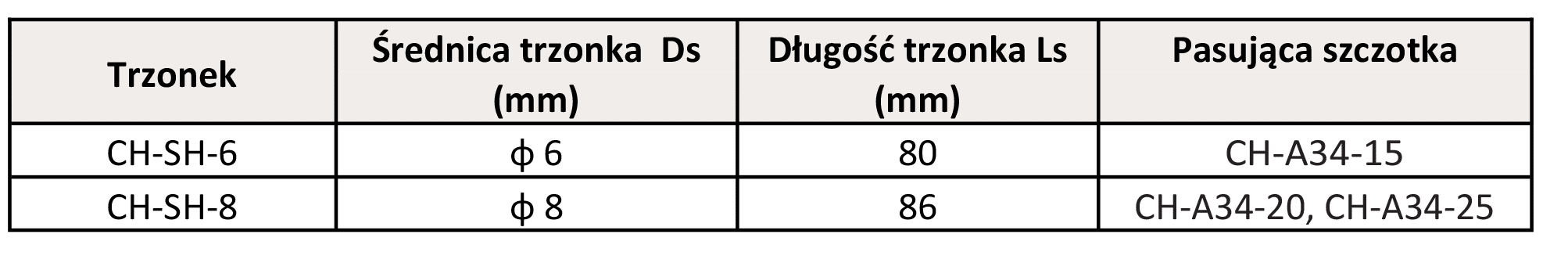

| Kod produktu | Średnica trzonka (mm) | Długość całkowita trzonka (mm) | Odpowiedni rozmiar szczotki |
| CH-SH-6 | φ6 | 150 | φ15 |
| CH-SH-8 | φ8 | 150 | φ20, φ25 |
Warunki wstępnej obróbki
| Prędkość obrotów | 7000 min⁻¹ |
| Posuw | 300 mm/min |
| Liczba ścieżek | Obrót do przodu: 1 ruch posuwisto-zwrotny, obrót do tyłu: 1 ruch posuwisto-zwrotny |
Szczotka ulegnie zniszczeniu, jeśli:
○ będzie użytkowana z prędkością większą niż maksymalna
○ będzie użytkowana na narzędziach pneumatycznych
○ będzie obracana poza cylindrem (na zewnątrz obrabianego detalu)
○ odległość od wejścia do dziury do celu wynosi 20 mm lub mniej
Podczas mocowania narzędzia do sprzętu lub uchwytu narzędziowego,
włóż trzonek większy niż 30 mm i upewnij się, że jest mocno przymocowany.
Szczotka może ulec zniszczeniu w następujących przypadkach:
○ Niecentryczne otwory skrzyżowane i kątowe otwory skrzyżowane
○ Średnica drugiego wywierconego otworu jest większa niż φ12
