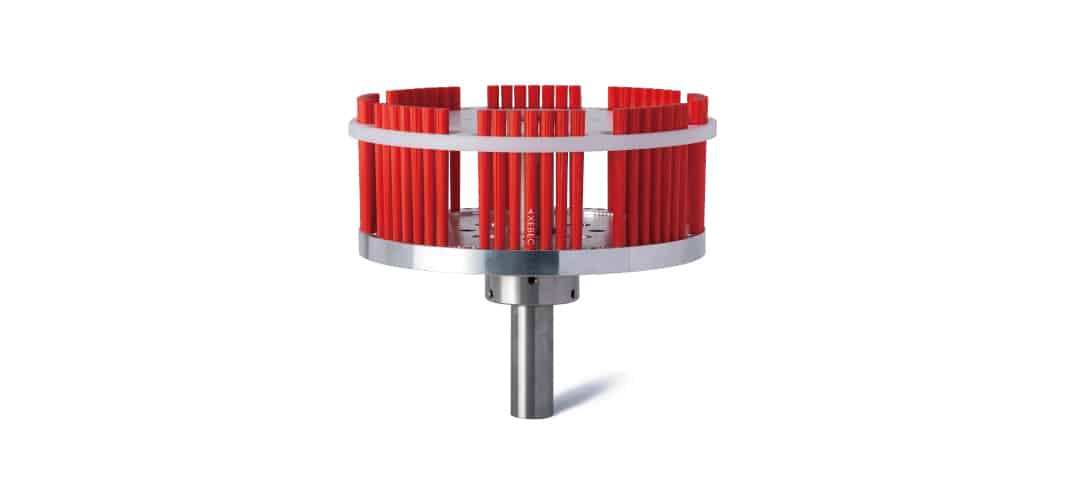

Szczotki™ XEBEC do powierzchni długie
Idealne do okrawania, usuwania śladów obróbki i polerowania powierzchni o szerokości 100mm lub większej
Odpowiedni sprzęt
Centra obróbcze
Tokarki
Maszyny specjalne
Robot
Tokarki z funkcją frezowania
Wiertarki
Narzędzia obrotowe
(elektryczne)
Narzędzia obrotowe
(pneumatyczne)

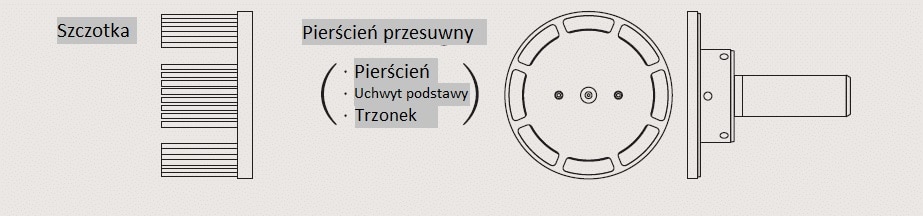

Budowa narzędzia
Szczotka i pierścień przesuwny są oddzielnymi przedmiotami. Należy złożyć szczotkę i pierścień przesuwny przed użyciem.
| Szczotka （kolor） |
Kod produktu | Średnica szczotki (mm) |
Długość włosia ℓ (mm) |
Odpowiednia osłona | Fig | |
| A11 （czerwona） |
A11-CB125M | φ125 | 75 | SR125M | 3 | |
| A11-CB165M | φ165 | 75 | SR165M | 3 | ||
| A11-CB200M | φ200 | 75 | SR200M | 3 | ||
| A21 （biała） |
A21-CB125M | φ125 | 75 | SR125M | 3 | |
| A21-CB165M | φ165 | 75 | SR165M | 3 | ||
| A21-CB200M | φ200 | 75 | SR200M | 3 | ||
| A32 （niebieska） |
A32-CB125M | φ125 | 75 | SR125M | 3 | |
| A32-CB165M | φ165 | 75 | SR165M | 3 | ||
| A32-CB200M | φ200 | 75 | SR200M | 3 | ||
*Wielkość szczotki jest przybliżona ze względu na rozszerzanie się końcówki podczas obrotu.
| Kod produktu | Średnica szczotki (mm) |
Średnica zewnętrzna Dc (mm) |
Średnica trzonka (mm) |
Długość całkowita L (mm) |
Fig |
| SR125M | φ125 | φ135 | φ25 | 187 | 3 |
| SR165M | φ165 | φ176 | φ25 | 187 | 3 |
| SR200M | φ200 | φ211 | φ25 | 187 | 3 |
*Pierścień przesuwny składa się z pierścienia, uchwytu podstawy i trzonka.
*Uchwyt podstawy i trzonek są takie same dla wszystkich szczotek. Rozmiar pierścienia różni się w zależności od średnicy szczotki.
*Waga całkowita szczotki i pierścienia przesuwnego φ125: 1920g, φ200: 2750g.
Jak używać?
Jak wybrać kolor szczotki?
Wybierz kolor szczotki w oparciu o materiał obrabianego przedmiotu i grubość podstawy zadziora.
Okrawanie
Usuwanie śladów obróbki i polerowanie

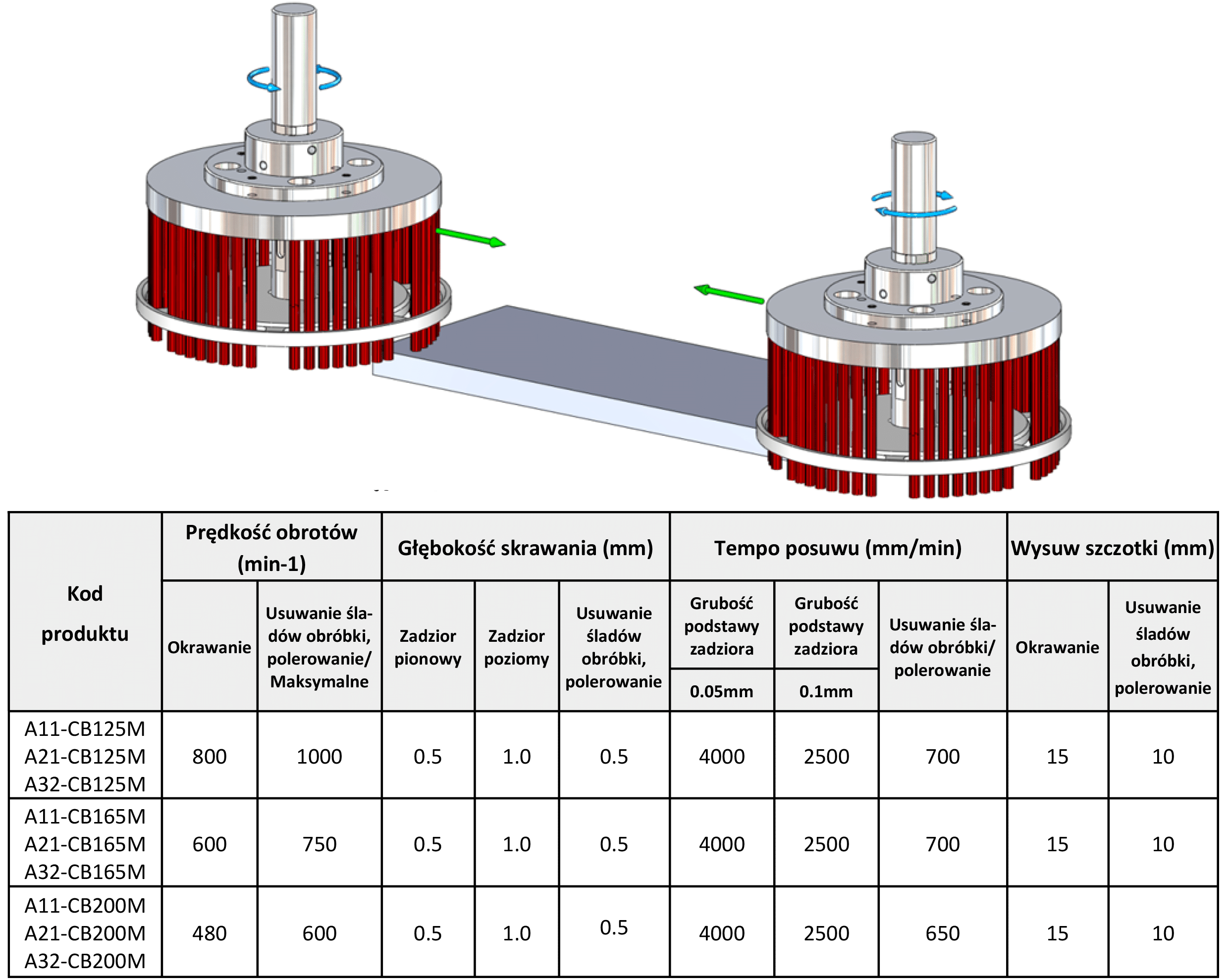

Wstępne warunki obróbki:
Jak dostosować?
Jeśli zadzior pozostanie…
Zwiększ prędkość obrotów do maksymalnych.
W przypadku zadziora poziomego, zalecane jest podcięcie szczotką, tak aby góra szczotki wypychała zadzior do góry.
Jeśli krawędź jest zbyt zaokrąglona…
W celu zaostrzenia krawędzi, zwiększ tempo posuwu w przyrostach co 1000 mm/min w zasięgu miejsca, gdzie zadzior ma być usunięty. Zwiększenie tempa posuwu pozwala także zmniejszyć czas cyklu.
Zmniejsz prędkość obrotów w przyroście 10 do 20%, gdzie zadzior ma być usunięty.
Moc szlifierska szczotek: niebieska> biała> czerwona
Wybierz szczotkę o kolorze odpowiednim do obrabianego materiału i grubości podstawy zadziora.
Aby wydłużyć żywotność narzędzia…
Zwiększ tempo posuwu w przyrostach co 1000 mm/min w zasięgu miejsca, gdzie zadzior ma być usunięty.
Zmniejsz prędkość obrotów w przyroście 10 do 20%, gdzie zadzior ma być usunięty.
Jeśli powierzchnia staje się chropowata…
Sprawdź kolor szczotki
Zmień szczotkę o wyższej jakości wykończenia krawędzi.
Jakość krawędzi szczotki: czerwona> biała> niebieska.
Upewnij się, że wybierasz szczotkę o kolorze odpowiednim do obrabianego materiału i docelowej chropowatości powierzchni.
W celu poprawienia chropowatości powierzchni…
1. Sprawdź kolor szczotki
Upewnij się, że wybierasz szczotkę odpowiedniego koloru.
Jakość krawędzi szczotki: czerwona> biała> niebieska
- Obróbka na mokro
Narzędzie może być używane podczas obróbki zarówno na sucho jak i na mokro (oleje i chłodziwa). Obróbka na mokro może poprawić chropowatość powierzchni oraz wydłużyć żywotność narzędzia.
- Zwiększ ilość przejazdów
Przy porównywaniu czasów tych samych przejazdów, zwiększenie ilości przejazdu robi o wiele większą różnicę aniżeli zmniejszenie tempa posuwu.
Utrzymanie/ konserwacja
Dostosowywanie włosia
Gdy szczotka zużyje się nierównomiernie, można uformować końcówkę szczotki za pomocą tarczy diamentowej.
Dostosowywanie włosia na centrum wiertarskim
Dostosowywanie włosia na tokarkach
Jeśli chcesz skrócić włosie szczotki obetnij je z boku używając tarczy diamentowe.
Środki bezpieczeństwa pracy:
Podczas obsługi narzędzia należy zawsze nosić okulary ochronne, rękawice i maski. Noś odzież z długimi rękawami i zapinaj mankiety i rękawy odzieży wierzchniej, aby zminimalizować narażenie skóry.
Ostre odłamki i zadziory mogą rozprzestrzeniać się na obszarze wokół miejsca pracy, gdy szczotka się obraca. Trzymaj się z dala od tego obszaru.
Bezwzględnie przestrzegaj podanych powyżej środków ostrożności i środków bezpieczeństwa dla operatorów. Jeśli tego nie zrobisz, istnieje następujące ryzyko.
*Narzędzie lub część narzędzia może pęknąć, spaść, zniekształcić się lub złamać.
*Ułamane kawałki narzędzia lub pył szlifierski mogą przykleić się do skóry, a w najgorszym przypadku do oczu, powodując ślepotę.
*Pył generowany w procesie obróbki może powodować podrażnienia skóry lub alergię.
