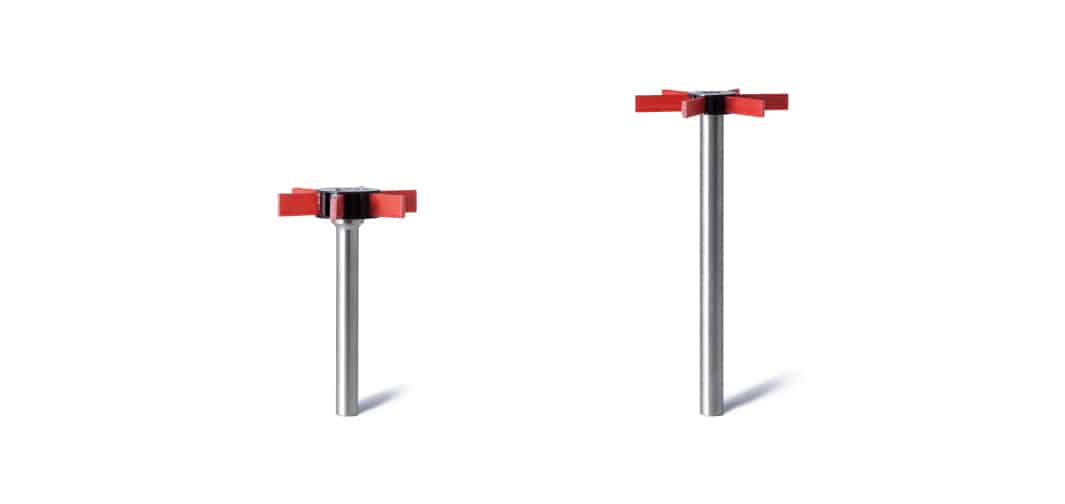

Szczotki™ XEBEC kołowe

Idealne do okrawania i polerowania średnic wewnętrznych, powierzchni bocznych i gwintów

Odpowiedni sprzęt

Centra obróbcze

Tokarki

Maszyny specjalne

Robot

Wiertarki

Narzędzia obrotowe
(pneumatyczne)

Budowa szczotki

Główna część szczotki i trzonek są oddzielnymi częściami.
Należy złożyć główną część szczotki i trzonek przed użyciem.

Główna część szczotki

Szczotka
(kolor)
Kod produktu Średnica szczotki
(mm)
Ilość wiązek Odpowiedni trzonek Fig
  A11
(czerwona)
W-A11-50 φ50 6 W-SH-M/L 6
W-A11-75 φ75 6
Trzonek
Kod produktu Średnica trzonka Ds
(mm)
Długość trzonka ℓs
(mm)
Fig
W-SH-M φ8 70 7
W-SH-L φ12 150 7

Warunki obróbki:

Jak zastosować?

W widoku z góry najlepszym podejściem jest umieszczenie środka szczotki pod kątem wynoszącym połowę kąta krawędzi. (Rysunek 1)
Zadziory na powierzchni A i B można usunąć.
Jakość krawędzi staje się jednolita, jeśli szczotka obracana jest zarówno w kierunku zgodnym, jak i przeciwnym do ruchu wskazówek zegara.
Pozycja szczotki na Rysunku 2 jest efektywna w przypadku zadziorów na powierzchni A w taki sam sposób, jak na Rysunku 3 w przypadku zadziorów na powierzchni B.

Jak ustawić warunki obróbki?

W przypadku nadmiernej głębokości skrawania szczotka może się odłamać.
Proszę przestrzegać warunków obróbki.



Wstępne warunki obróbki:
Kod produktu Prędkość skrawania
(m/min)
Prędkość obrotów
(min⁻¹)
Posuw dla wiązki
(mm/wiązkę)
Głębokość skrawania
(mm)
Tempo posuwu
(mm/min)
W-A11-50 250 1600 0.5 0.2 4800
W-A11-75 250 1000 0.5 0.2 3000

*W miarę zużycia się włosia, włosie skraca się zwiększając swoją sztywność, co może powodować łamanie włosia. Jeśli pojawi się taka sytuacja należy zmniejszyć głębokość skrawania.

Jeśli zadziory są zbyt duże
Użyj wielu przejść, jak opisano poniżej.

Stopniowo przesuwaj szczotkę bliżej podstawy zadziorów. Krok po kroku zwiększaj głębokość skrawania.

Próba usunięcia zadziorów w jednym przejściu może spowodować nadmierne zużycie narzędzia, jego złamanie lub zadzior może nie zostać usunięty. Oblicz maksymalną wysokość zadziorów przed użyciem narzędzia.

Obróbka na sucho lub na mokro

Narzędzie może być stosowane zarówno do obróbki na sucho, jak i na mokro (oleje i chłodziwa).

Obróbka na mokro może poprawić jakość wykończenia powierzchni i trwałość narzędzia.

Jak wyregulować stopień zużycia?

Program makro

Aby użyć szczotki kołowej XEBEC głębokość skrawania musi być niewielka. Konieczne jest skalkulowanie stopnia zużycia w kierunku odśrodkowym.

Użyj programu makro lub ręcznie skompensuj stopień zużycia. Zapoznaj się z poniższym przykładem.

Jak dostosować?

Jeśli zadzior pozostanie

1. Zwiększ ilość przejść
2. Zmniejsz tempo posuwu w przyroście 10 do 20%

Aby wydłużyć żywotność narzędzia

Zwiększ tempo posuwu w przyroście 10 do 20%
