Szczotki™ XEBEC do otworów skrzyżowanych długie

* To narzędzie jest wykonywane na specjalne zamówienie. Skontaktuj się z nami po więcej informacji.
* Wielkość szczotki jest przybliżona ze względu na rozszerzanie się końcówki podczas obrotu.





Szczotka ulegnie zniszczeniu, jeśli:

○ będzie użytkowana z prędkością większą niż maksymalna

○ będzie użytkowana na narzędziach pneumatycznych

○ będzie obracana poza cylindrem ( na zewnątrz obrabianego detalu)



Szczotka może ulec zniszczeniu w następujących przypadkach:

○ niecentryczne otwory skrzyżowane i kątowe otwory skrzyżowane

○ otwory w kształcie litery T: jeśli średnica otworu skrzyżowanego   równa lub większa od średnicy głównego otworu.

○ otwory w kształcie krzyża: jeśli otwór skrzyżowany jest większy niż 70% średnicy głównego otworu.

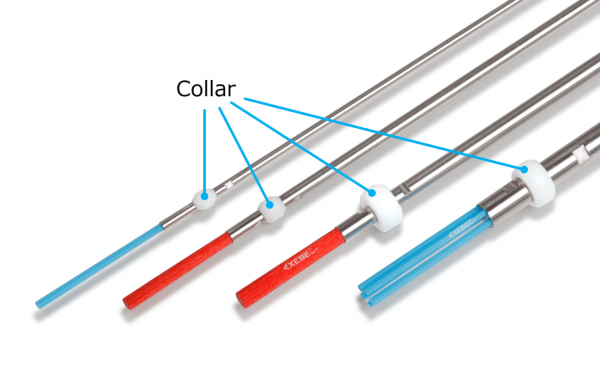

Szczotka XEBEC do otworów skrzyżowanych długa składa się ze szczotki, kołnierza (żywicy) i trzpienia.

Kołnierz zostanie wykonany zgodnie ze średnicą otworu.

Prosimy o wypełnienie poniższej karty informacyjnej i przesłanie jej do nas.

Skontaktujemy się z Tobą i poinformujemy Cię, czy będziemy w stanie spełnić Twoją prośbę.

Download information sheet

Zasadniczo metoda użycia jest taka sama jak w przypadku szczotki XEBEC do otworów skrzyżowanych, jednakże różnica w stosunku do tej szczotki polega na tym, że kołnierz musi być przymocowany, aby zapobiec odchyleniu.
Ponadto zawsze upewnij się, że używasz narzędzia w stanie, w którym kołnierz znajduje się wewnątrz przedmiotu obrabianego.
Szczotka XEBEC do otworów skrzyżowanych długa nadaje się do otworów po wierceniu do głębokości 370 mm. Trzonek mocowany w uchwycie powinien być trzymany przynajmniej na długości 30 mm.

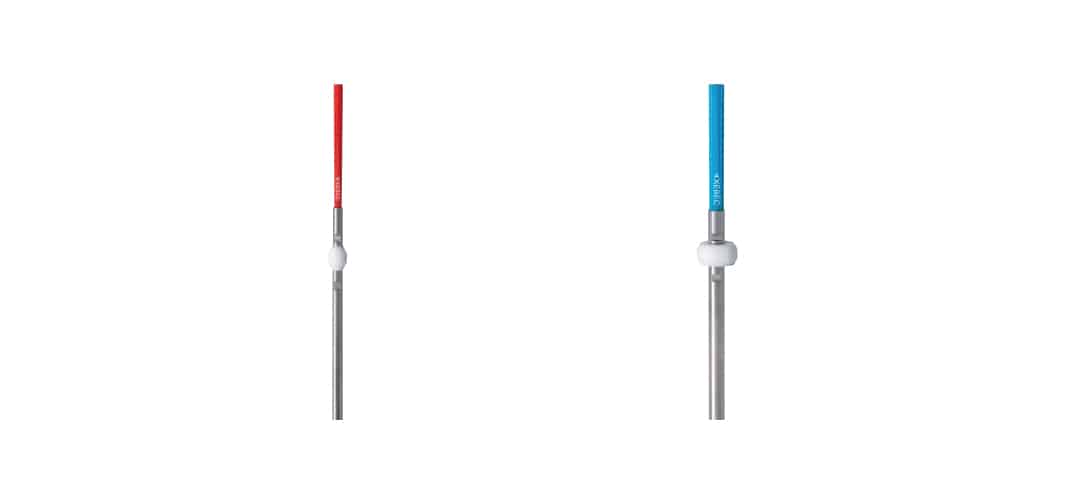

Pełna długość narzędzia to 400mm dla szczotki czerwonej (A12) i 410mm dla szczotki niebieskiej (A33).
Szczotka XEBEC do otworów skrzyżowanych długa to produkt niestandardowy.
Trzonek i część główna szczotki to oddzielne elementy, a trzonek może być wielokrotnego użytku.



Narzędzie może być założone na urządzeniach z możliwością regulowania prędkością obrotów. Narzędzie musi obracać się z prędkością większą niż 8,000min-1.
Narzędzie może być używane na centrum obróbczym, tokarce, robocie i maszynie specjalnej.

Przymocuj kołnierz do trzonka i wepchnij uchwyt szczotki do trzonka.
Upewnij się, że uchwyt szczotki został wsunięty do samego końca (pomiędzy stykającymi się powierzchniami nie powinno być żadnej szczeliny).
Użyj dwóch kluczy, aby dokładnie dokręcić i zamocować z dopuszczalną siłą dokręcania pokazaną w powyższej tabeli.
Po zamocowaniu sprawdzić, czy nie ma szczeliny między stykającymi się powierzchniami uchwytu szczotki i trzonka.
Upewnij się, że kołnierz z łatwością się obraca.
W przeciwnym razie rozmontuj i wyczyść narzędzie, ponieważ mogły dostać się ciała obce.

Wybierz kołnierz o średnicy około 0,2 mm do 0,3 mm mniejszej niż wewnętrzna średnica docelowego otworu obrabianego.
Kołnierz jest produktem wymiennym, który się zużywa. Gdy wibracje obrotowe narzędzia nasilają się, należy wymienić go na nowy (okresowa wymiana lub wymiana w tym samym czasie, co szczotka jest zalecana).

Kołnierz może się szybciej zużywać, gdy wewnętrzna powierzchnia obwodowa pierwotnego otworu obróbczego jest chropowata. Wymień kołnierz na nowy, gdy zużycie osiągnie średnicę 0,5 mm.

Gdy ugięcie końcówki narzędzia przekroczy 0,5 mm, przestań go używać i wymień go na nowy trzonek (zalecana jest okresowa wymiana). (Bardzo niebezpieczne jest używanie narzędzia, gdy ugięcie przekracza 0,5 mm, ponieważ istnieje ryzyko złamania i rozsypania trzonka).





Zalecana prędkość obrotowa różni się w zależności od średnicy szczotki.
Zobacz zalecaną prędkość obrotową i docelową średnicę otworu pokazane poniżej.

Jednolite okrawanie i jakość krawędzi można uzyskać, obracając narzędzie zarówno w kierunku zgodnym, jak i przeciwnym do ruchu wskazówek zegara.
Rozpocznij posuw od 300 mm/min.
