Części wału
Przed
| Narzędzie |
Szczotka nylonowa/druciana |
|---|---|
| Problem |
Zadziory pozostały po szczotkach nylonowych/ drucianych z powodu niewystarczającej siły szlifowania. Spowodowało to konieczność późniejszego okrawania ręcznego. |
Po
| Narzędzie | |
|---|---|
| Rezultat |

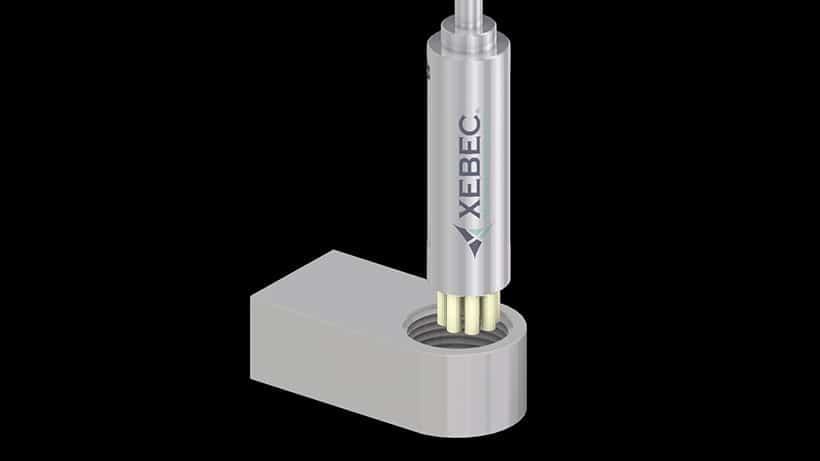

Zautomatyzowane okrawanie na centrum obróbczym poprzez konturowanie żeńskiej części śruby za pomocą szczotki po obróbce gwintu. Jakość powierzchni ujednoliciła się. |
Informacje o obrabianym przedmiocie
| Przemysł | Motoryzacyjny |
|---|---|
| Nazwa produktu | Części wału |
| Typ materiału | SCM |
| Proces obróbki | Gwintowanie |
Warunki obróbki
| Narzędzie | XEBEC Szczotka do powierzchni (A21-CB25M) |
|---|---|
| Szczegóły obróbki | Okrawanie (konturowanie) niewykończonych żeńskich części śruby z gwintem wewnętrznym o średnicy wewnętrznej Φ24. |
| Prędkość wrzeciona (min⁻¹) | 3000 |
| Posuw stołu (mm/min) | – |
| Głębokość skrawania (mm) | – |
| Czas obróbki (sek) | – |
