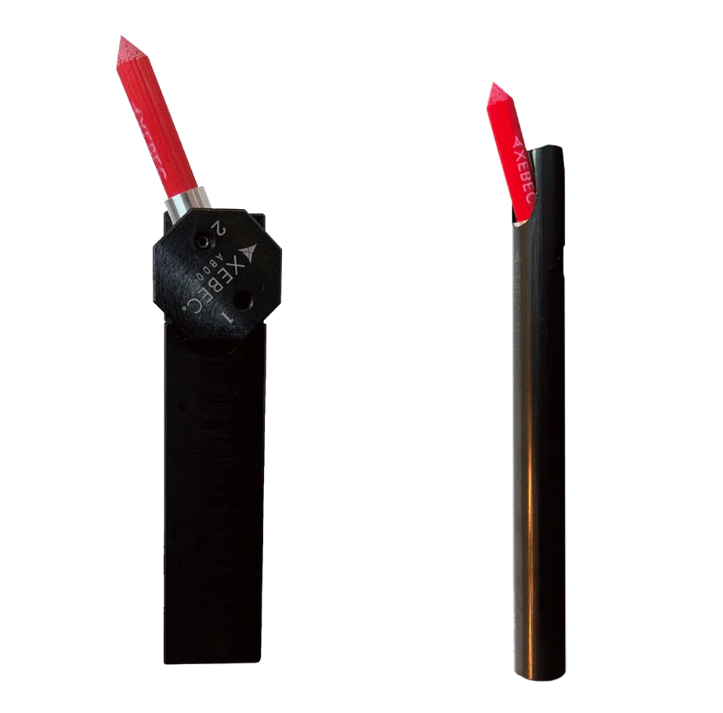

XEBEC Szczotka do toczenia
Środki bezpieczeństwa
Kurz i wióry skrawające powstające podczas używania tego produktu mogą spowodować ślepotę i obrażenia.
Kurz i cząsteczki generowane przez ten produkt mogą powodować uszkodzenie płuc, podrażnienie skóry i alergie.
Podczas korzystania z tego produktu należy nosić odzież ochronną, taką jak gogle, maska na twarz, rękawiczki i nauszniki. Dodatkowo upewnij się, że Twoja skóra jest pokryta ubraniem.
Użyj odpylacza lub innych środków do zbierania wiórów, kurzu i innych substancji, aby zapobiec ich rozpraszaniu się w otaczającym środowisku.
Zainstaluj obudowę, aby uniemożliwić osobom innym niż operator wejście do obszaru roboczego i upewnij się, że wszystkie osoby w obszarze roboczym noszą odzież ochronną.
Należy pamiętać o ryzyku pożaru spowodowanym nagrzewaniem, iskrami lub innymi czynnikami podczas korzystania z tego produktu. Nie używaj produktu w pobliżu łatwopalnych cieczy lub w obszarach zagrożonych wybuchem.
Środki ostrożności dotyczące obsługi
Produkt może pęknąć lub zostać oderwany od obrabiarki, powodując obrażenia operatora lub utratę wzroku. Postępuj zgodnie z poniższymi krokami, aby zapobiec uszkodzeniu obrabiarki, przyrządu, uchwytu lub przedmiotu obrabianego:
- Pył i wióry powstające podczas używania produktu mogą wpływać na ślizgowe części obrabiarki. Usuń kurz i wióry za pomocą systemu zbierania szlamu, odpieniacza oleju lub innych środków.
- Użyj uchwytu narzędziowego, który pasuje do trzpienia tego produktu.
- Używaj produktu na obrabiarce, która kontroluje prędkość obrotową.
Natychmiast przerwij stosowanie w przypadku nienormalnych wibracji lub innych nienormalnych warunków.
Końcówka narzędzia może ulec przegrzaniu, gdy jest używana przez dłuższy czas. Może to spowodować poluzowanie włosia z włókna ceramicznego i możliwe obrażenia operatora lub utratę wzroku. Dostosuj czas obróbki, aby zapobiec przegrzaniu obrabianego przedmiotu. Nie dotykaj obrabianego obszaru obrabianego przedmiotu gołymi rękami.
Upewnij się, że produkt jest używany zgodnie ze standardowymi parametrami obróbki.
Podczas ustawiania głębokości skrawania upewnij się, że nie ma kolizji między tym produktem a obrabianym przedmiotem.
Sprawdź przed użyciem
Po ustawieniu narzędzia na maszynie wykonaj uruchomienie próbne, upewniając się, że jest mocno zamocowane i nie ma wibracji ani innych nieprawidłowości.
Przed użyciem upewnij się, że szczoteczka jest wolna od widocznych uszkodzeń lub nieprawidłowości.
Usuwanie zadziorów z wielu otworów krzyżowych
Wersja z okrągłym trzonkiem (A11-TB025 + TM-SH-06) ma wysokość 11 mm, co umożliwia usuwanie zadziorów z otworów 12 mm i gwintów wewnętrznych. Elastyczne włosie szczotki usuwa zadziory z wielu otworów krzyżowych, gdy są wyciągane z otworu. Mała szczotka (φ2,5 mm) może pokonywać otwory krzyżowe o średnicy do 3 mm. Duża szczotka (φ6 mm) może być używana do usuwania zadziorów z otworów krzyżowych o dowolnym rozmiarze. Obracanie wrzeciona zgodnie z ruchem wskazówek zegara, a następnie przeciwnie do ruchu wskazówek zegara, powoduje równomierne okrawanie otworów krzyżowych.
Automatyczne okrawanie i polerowanie na tokarce CNC
"Co by byto, gdybysmy mogli zrobié szczotke z wtókna ceramicznego na tokarki CNC. Bytby to duzy postep w technologii okrawania".
I tak narodzit sie pomyst szczotki z wtókna ceramicznego do toczenia. Nie zostato to jednak zrealizowane z dnia na dzien. Zastosowanie naszego unikalnego materiatu szczotki do narzedzia stacjonarnego wiazato sie z wieloma przeszkodami. Kierujac sie checia rzucenia wyzwania normom technologicznym i myslacym przysztosciowo Zytkownikom, którzy uwierzyli w jego potencjal, udato nam sie opracowaé rozwiazanie do automatycznego okrawania i polerowania na tokarkach CNC bezposrednio po procesach toczenia. To naprawde jest jedyne w swoim rodzaju.

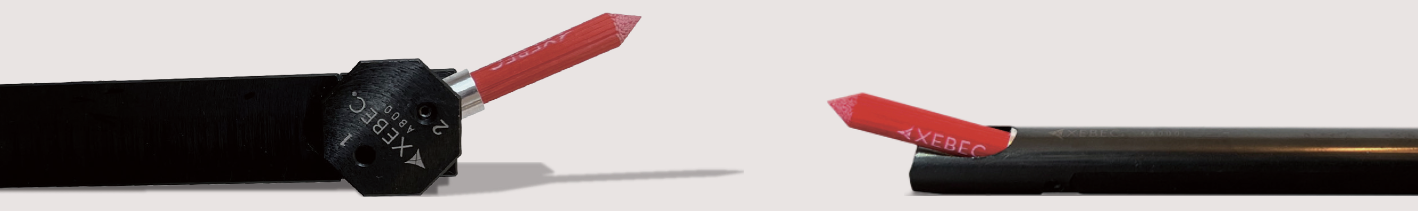

Trzonki okrągłe i kwadratowe do usuwania zadziorów na średnicy wewnętrznej i zewnętrznej w tym samym mocowaniu.
Automatyczne okrawanie na tokarkach CNC
Szczotki do toczenia™ XEBEC to pierwsze praktyczne zastosowanie szczotek z włosiem ceramicznym do okrawania na tokarkach CNC. Są montowane w standardowej oprawce i używane wraz z innymi narzędziami. Usuwanie zadziorów na tej samej maszynie, co operacje planowania i toczenia, pozwala zaoszczędzić czas i koszty. Eliminuje to również zmienną jakość i niebezpieczeństwa związane z ręcznym okrawaniem, zwłaszcza gdy operator musi sięgnąć do maszyny, aby ręcznie usunąć zadziory.

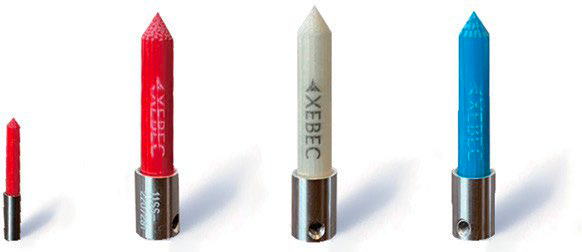

Szczotki do toczenia XEBEC zostały przetestowane i sprawdzone w różnych środowiskach produkcyjnych, od warsztatów po zakłady produkcji masowej. Idealnie nadają się do usuwania mikro zadziorów poniżej 0,01 mm i drobnych zadziorów nie grubszych niż 0,1 mm. Szczotki są dostępne w trzech odpowiednikach ziarnistości (czerwony, biały i niebieski), dwóch rozmiarach (φ2,5 mm i φ6 mm) oraz dwóch kształtach (stożkowe i płaskie). Typowe zastosowania to okrawanie otworów krzyżowych (wewnętrzne i zewnętrzne), okrawanie gwintów i polerowanie rowków.
Regulowany kąt szczotki
Kąt szczotki z trzonkiem kwadratowym jest regulowany w celu optymalizacji działania usuwania zadziorów, podczas gdy szczotka z trzonkiem „typu okrągłego” jest ustawiona pod stałym, płytkim kątem. Zaletą płytkich kątów (bliżej poziomu) jest to, że umożliwiają one elastycznym włóknom usuwanie zadziorów z nieciągłych powierzchni , takich jak otwory krzyżowe. Typ trzonka kwadratowego umożliwia również osiągnąć strome kąty szczotki (prawie prostopadłe). Koncentruje to siłę szlifowania włókien ceramicznych w końcówce szczotki, dzięki czemu idealnie nadaje się do okrawania gwintów.
Specyfikacja
Tokarka (z narzędziami napędzanymi)
Tokarka (bez narzędzi napędzanych)
Maszyny specjalne
Robot
Tokarki z funkcją frezowania
Wiertarki
Urządzenia obrotowe
(elektryczne)
Urządzenia obrotowe
(pneumatyczne)

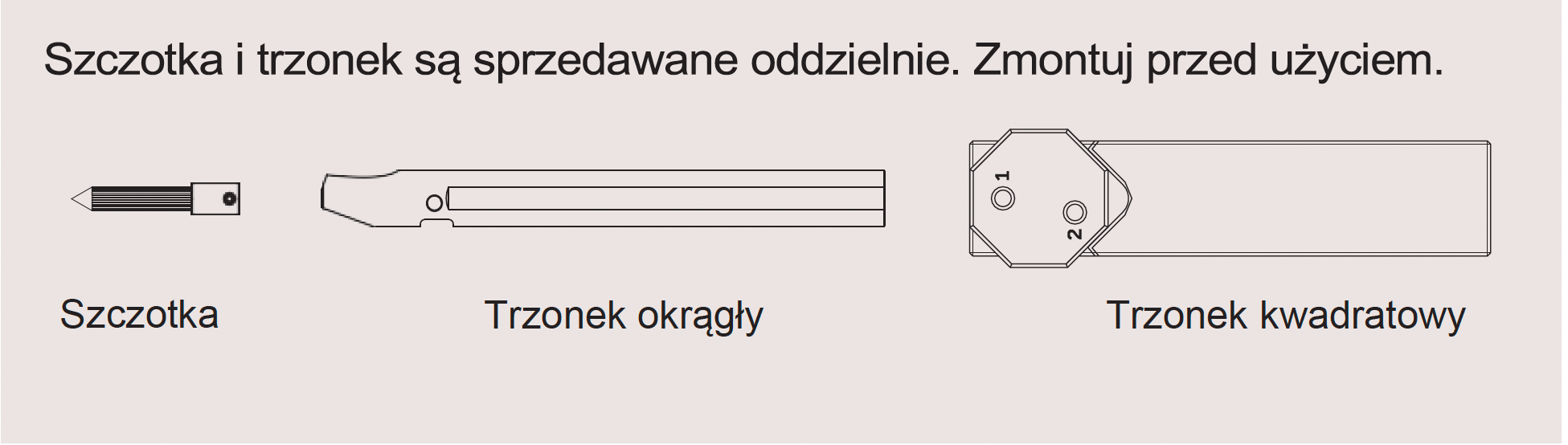

Skład narzędzia

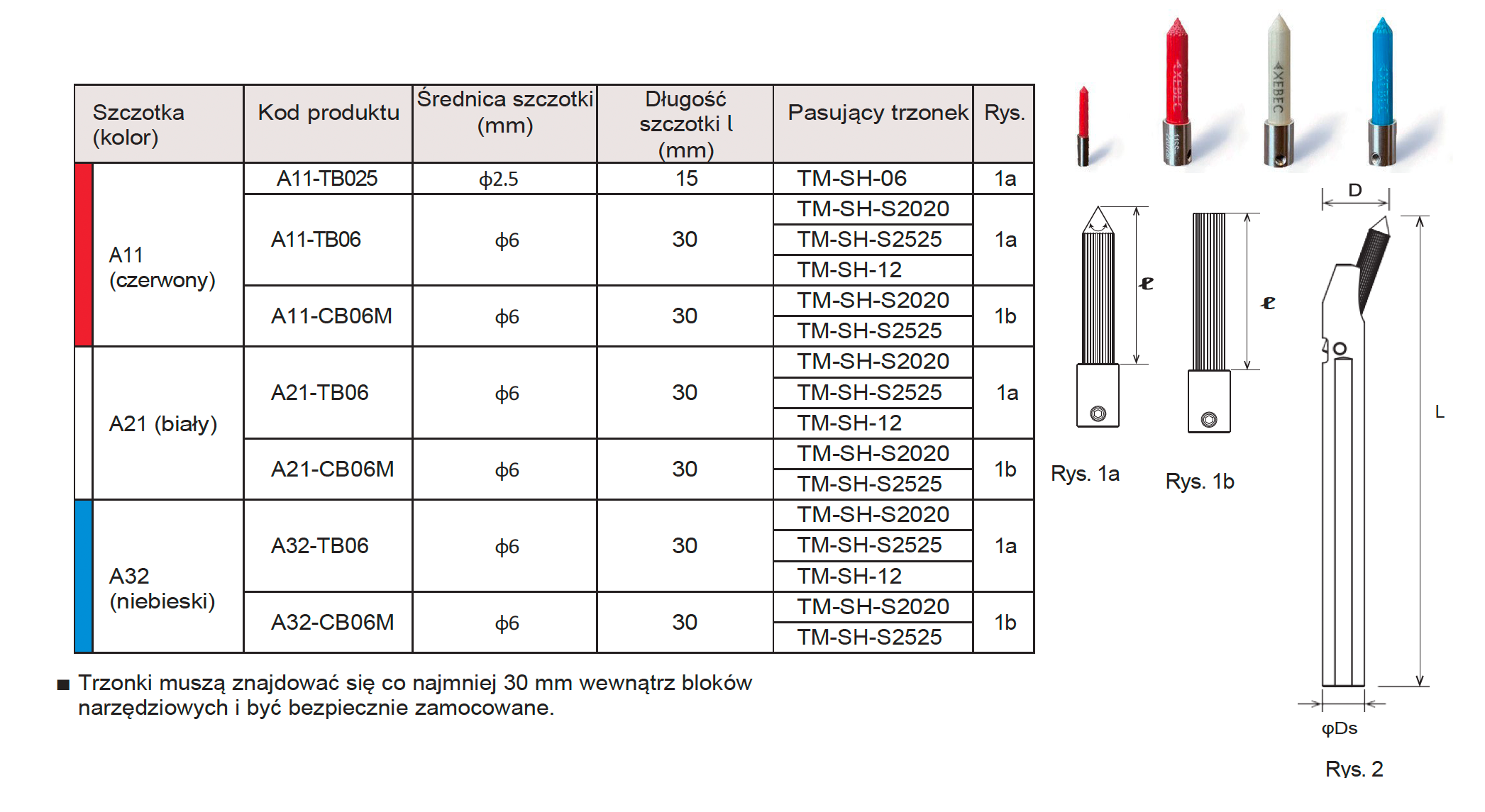

Szczotki

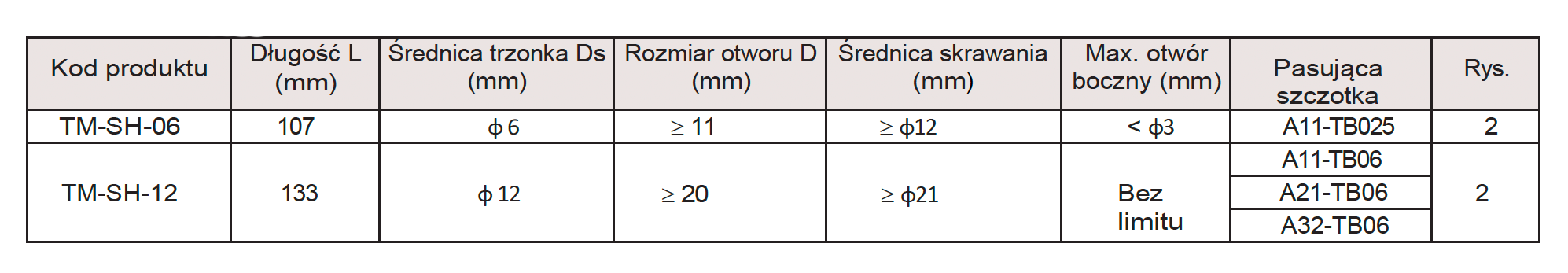

Okrągłe trzonki

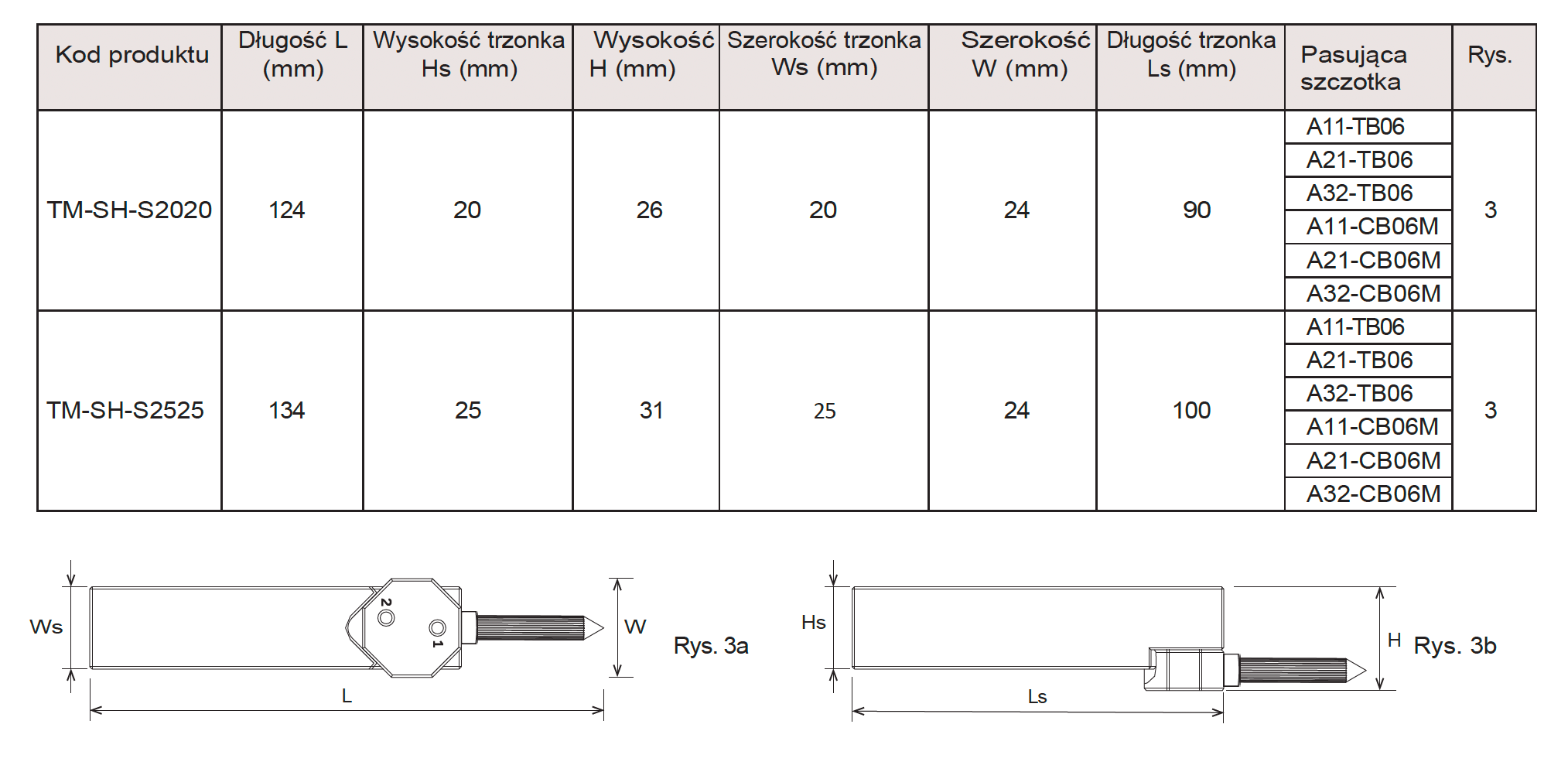

Trzonki kwadratowe
Sposób użycia (ciąg dalszy)

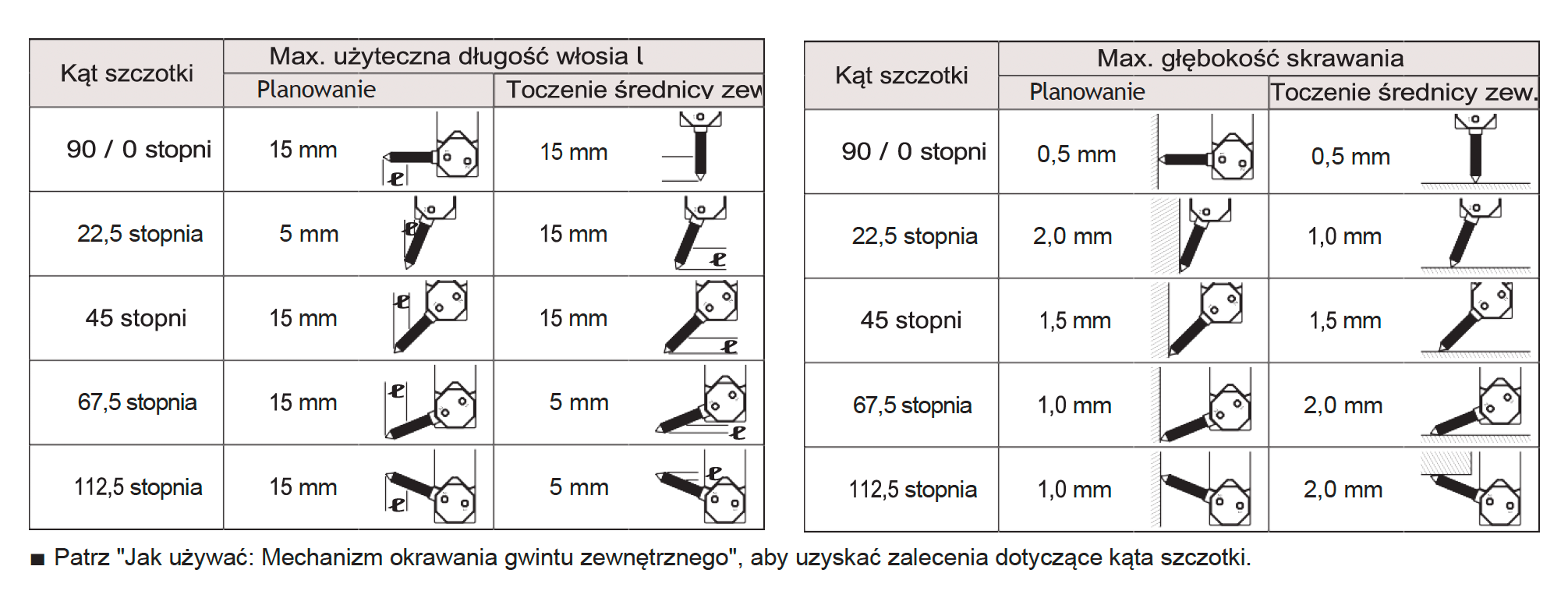

Głębokość skrawania (trzonek kwadratowy)
Użyteczna długość włosia i maksymalna głębokość skrawania kwadratowego trzonka różnią się w zależności od kąta szczotki. Głębokość skrawania nie przekracza 2,0 mm. Szczegółowe informacje można znaleźć w poniższych tabelach.
Mechanizm okrawania otworów krzyżowych (trzonek okrągły)

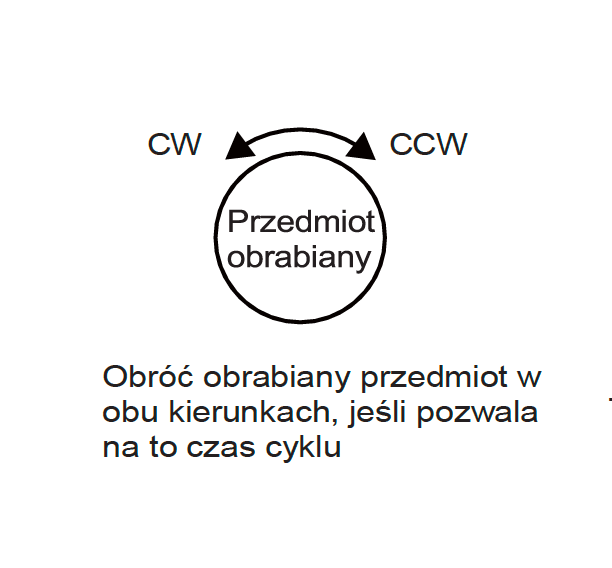

Do usunięcia zadziorów na otworach krzyżowych wymagany jest płytki kąt szczotki i duża głębokość skrawania. Nacisk wywierany na szczotkę wpycha ją do otworu poprzecznego, a jej zwężająca się końcówka zeskrobuje zadziory, gdy szczotka jest wyciągana z powrotem i wysuwana z otworu. Jeśli pozwala na to czas cyklu, obrabiany przedmiot należy obracać zarówno zgodnie z ruchem wskazówek zegara (CW), jak i przeciwnie do ruchu wskazówek zegara (CCW), aby uzyskać jednolitą jakość krawędzi.
Maksymalny rozmiar otworu krzyżowego dla małej szczotki (A11-TB025) wynosi φ3 mm.
Włosie małej szczotki jest sztywniejsze niż większe, ponieważ są tylko o połowę krótsze. Ogranicza to rozmiar otworu poprzecznego, który można usunąć z zadziorów. Duża szczotka (A11-TB06) nie ma ograniczenia rozmiaru otworu krzyżowego.

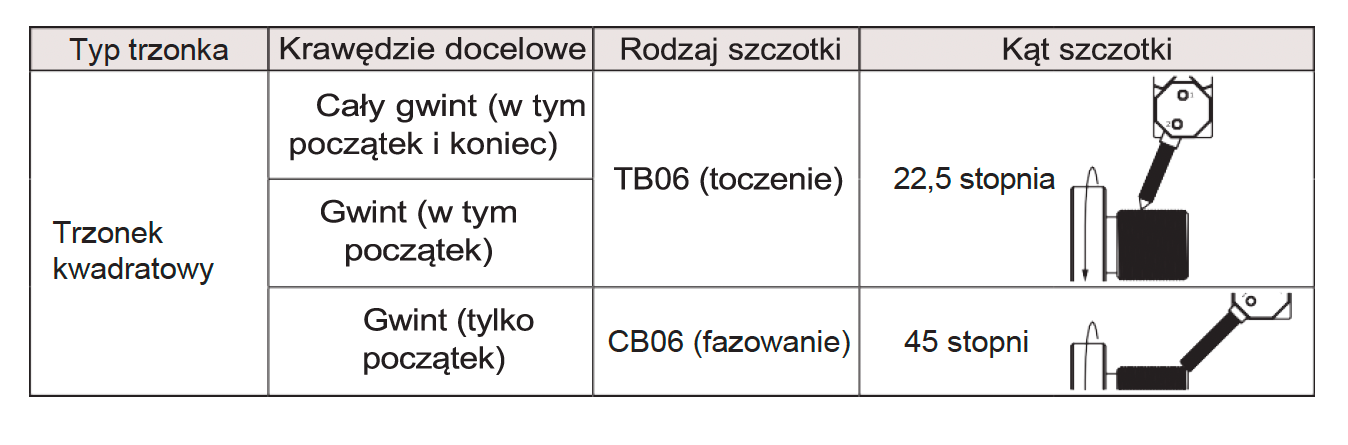

Mechanizm okrawania gwintu zewnętrznego (trzonek kwadratowy)
Do usunięcia zadziorów na gwincie zewnętrznym wymagany jest ostry kąt szczotki. Zalecany kąt szczotki do okrawania grzbietów to 22,5 stopnia. Skupia to większość siły szlifowania na końcówce szczotki, jednocześnie zapobiegając odchylaniu włosia po obu stronach grzbietu. Rozszerzanie i ugięcie szczotki powoduje utratę siły szlifowania i należy tego unikać.

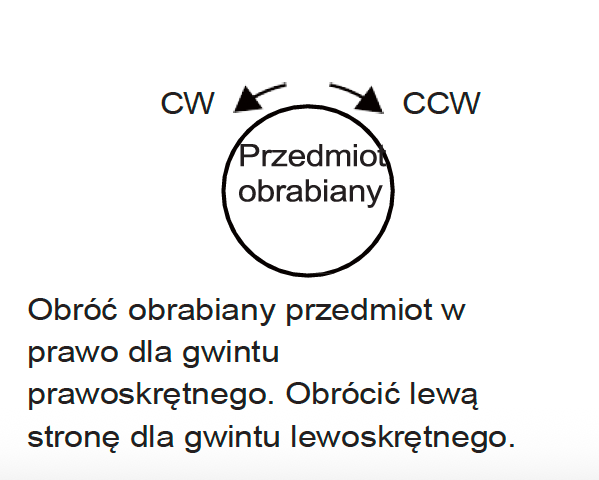

Obrabiany przedmiot należy obrócić zgodnie z ruchem wskazówek zegara (CW) dla gwintu prawoskrętnego i przeciwnie do ruchu wskazówek zegara (CCW) dla gwintu lewoskrętnego. Jeśli zastosuje się prawidłowy kierunek obrotu i kąt szczotki (22,5 stopnia), szczotkę można łatwo przeciągnąć wzdłuż gwintu. Jednak szczotka kątowa zaczepi się o gwint i pęknie, jeśli zostanie użyty niewłaściwy kierunek obrotów.

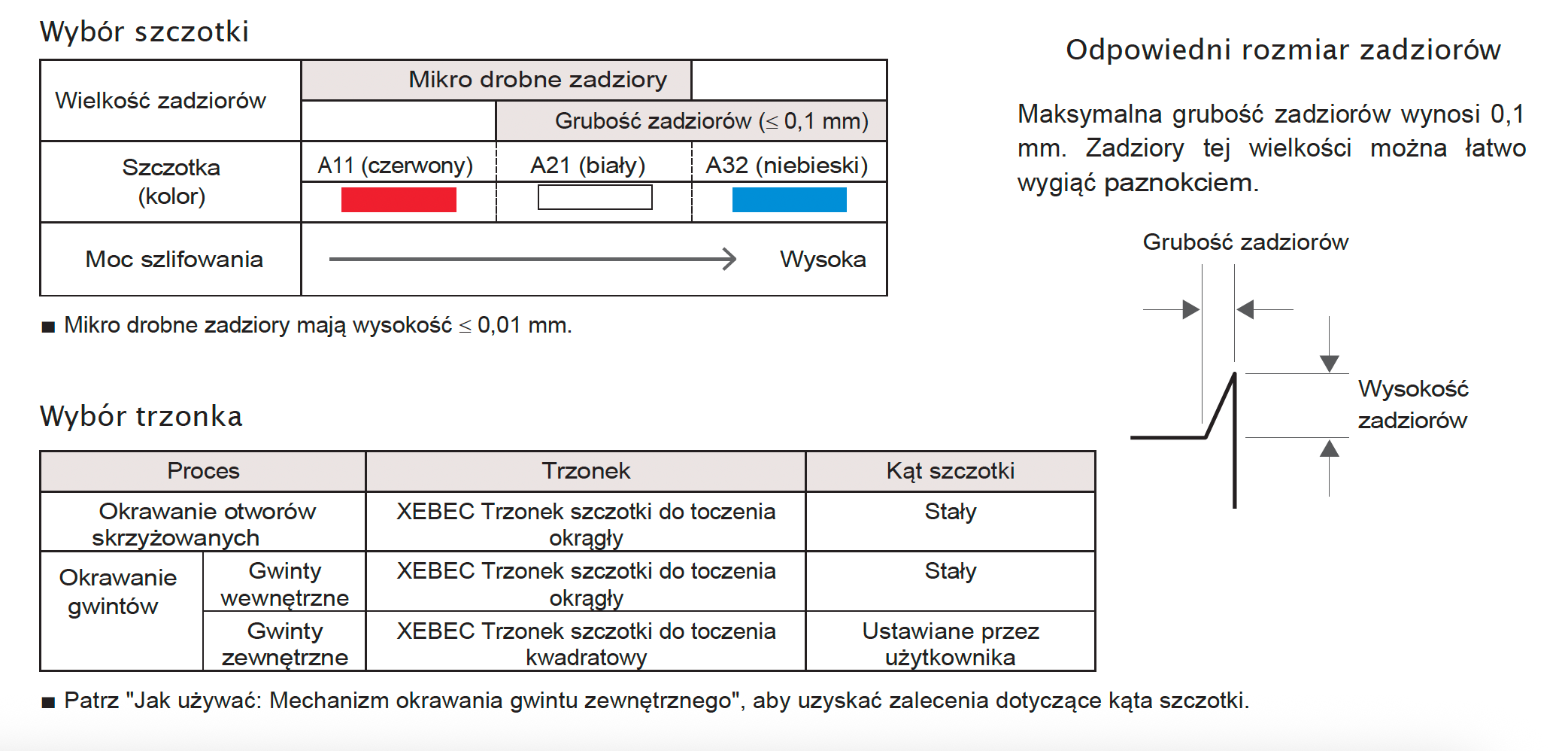

Wybór narzędzia
Sposób użycia

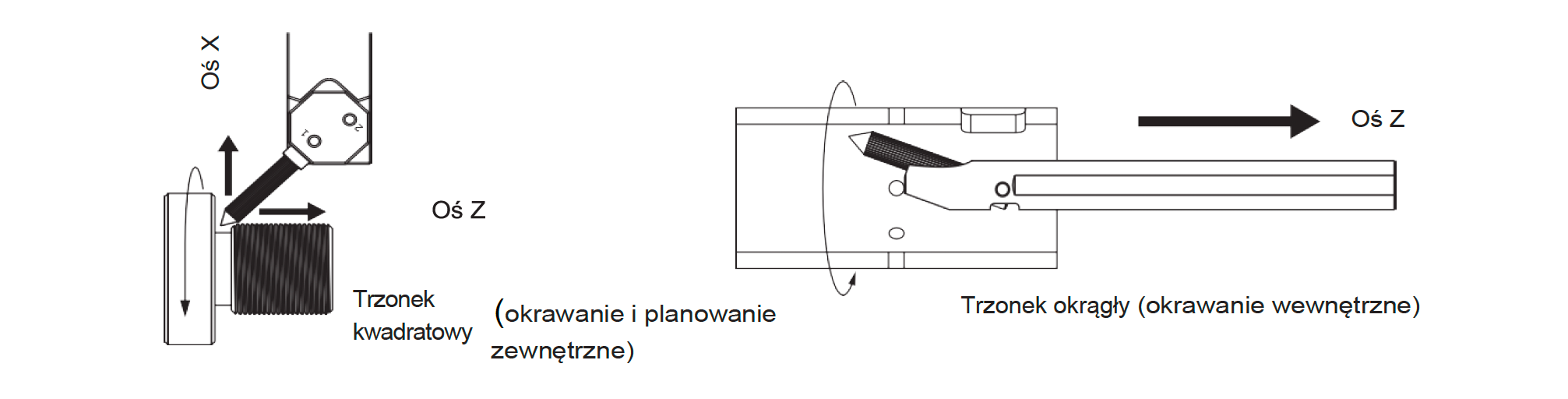

Ciągnij szczotkę, nie pchaj
Jest to specjalistyczne narzędzie do toczenia i planowania ciągnionego. Ciągnięcie szczotki zmniejsza ugięcie włosia i pokonuje nieciągłe geometrie, takie jak otwory krzyżowe. Włosie pęknie, jeśli szczotka zostanie popchnięta. Narzędzie musi być wciągnięte w osi x od wrzeciona głównego w przypadku licowania i wciągnięte w oś Z z dala od wrzeciona głównego w przypadku okrawania wewnętrznego lub zewnętrznego.
Głębokość skrawania (trzonek okrągły)

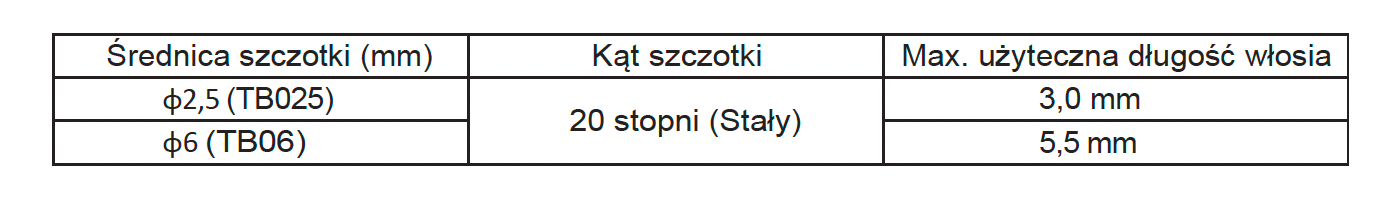

Kąt szczotki XEBEC z trzonkiem okrągłym jest ustalony na 20 stopni. Maksymalna głębokość skrawania wynosi 2,0 mm. Użyteczna długość włosia zmienia się w zależności od średnicy szczotki.

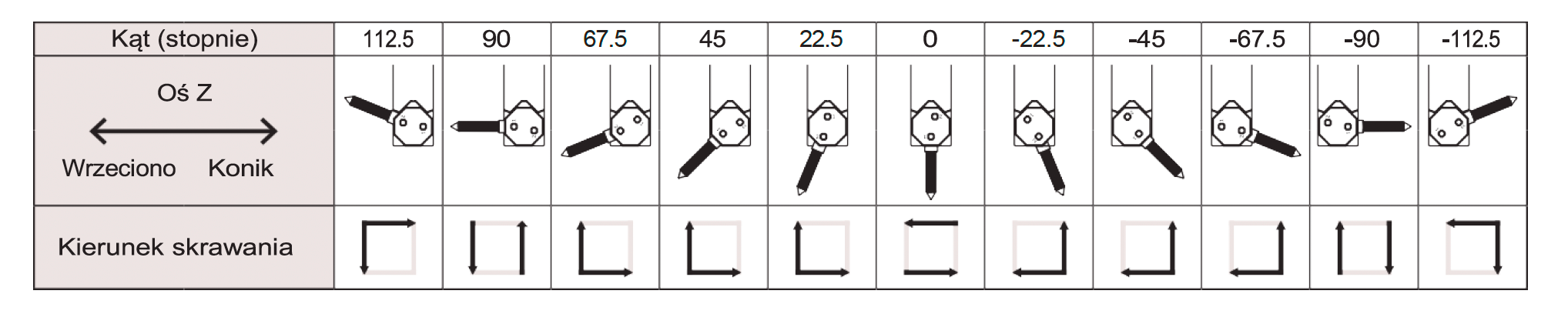

Kąt szczotki (trzonek kwadratowy)
Kwadratowy trzonek ma jedenaście różnych kątów, aby dopasować się do krawędzi okrawania. Strzałki wskazują dopuszczalny kierunek skrawania.

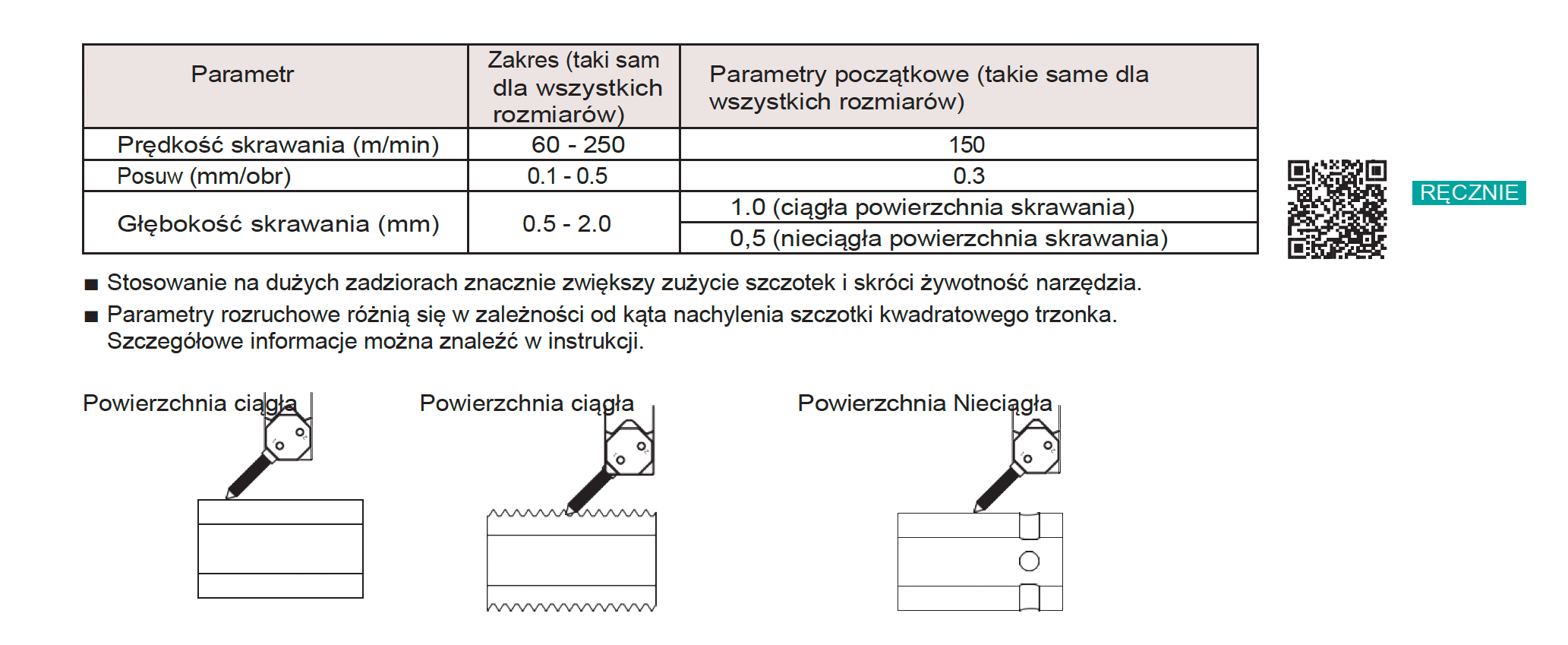

Parametry obróbki

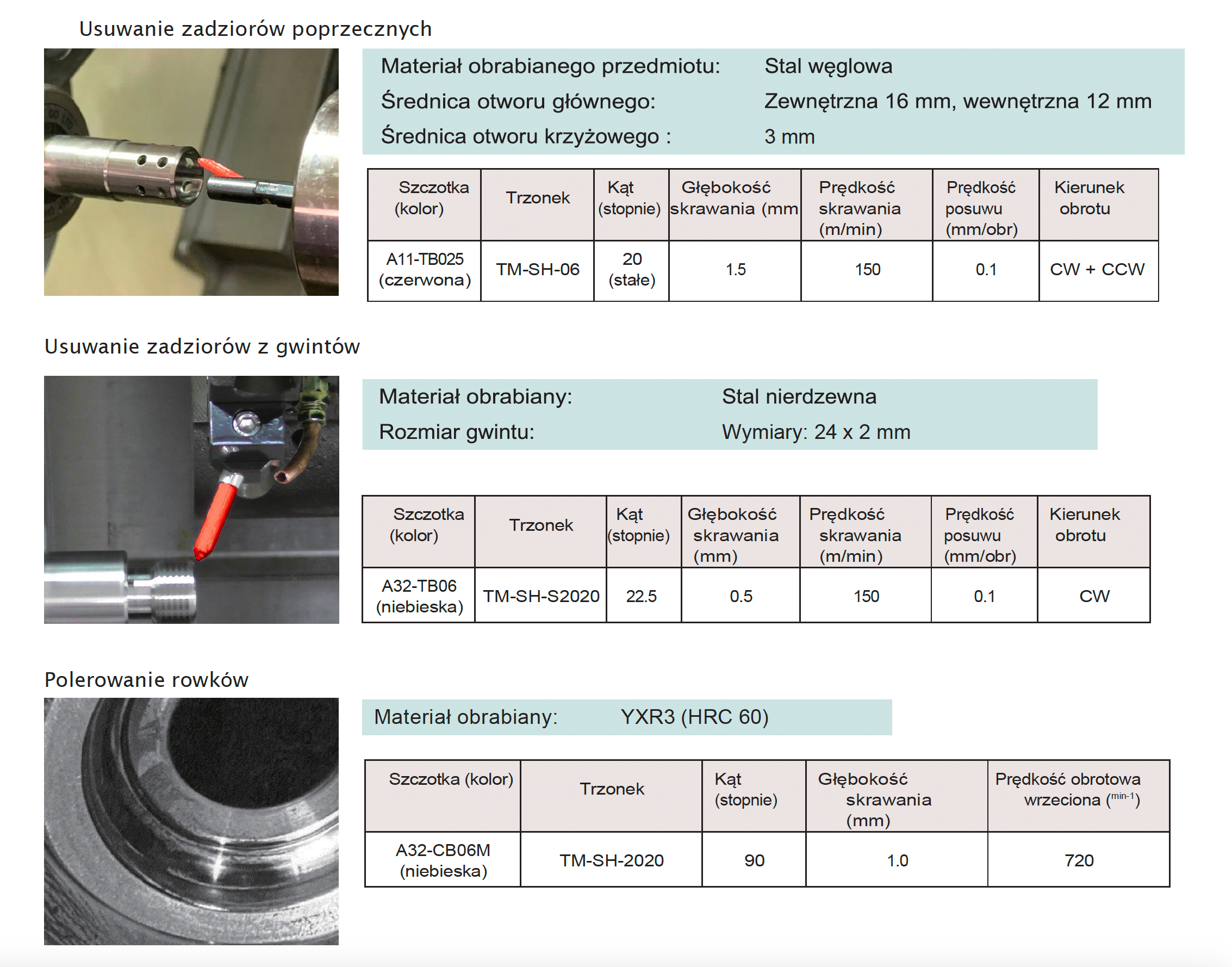

Przykłady zastosowań
