XEBEC Okrawarka 3D po obrysie i ścieżka™
XEBEC Okrawarka 3D po obrysie i ścieżka™
Okrawanie sferyczne po obrysie i ścieżka™
Innowacyjne rozwiązanie do okrawania otworów poprzecznych CNC, które w połączeniu ze sferycznym okrawaniem po obrysie i dostosowaną ścieżką™ (zestaw danych NC) umożliwia bardzo precyzyjne okrawanie zakrzywionych otworów poprzecznych 3D. Ścieżka™ została stworzona specjalnie dla klientów, umożliwiając okrawanie bez jednoczesnego tworzenia gratu wtórnego, uwalniając Cię od konieczności tworzenia własnego programu.

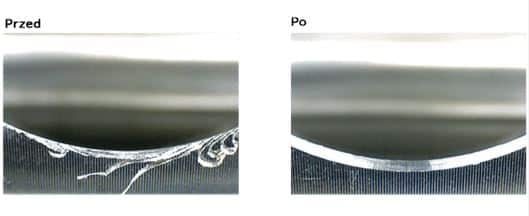

Wysoka jakość
- Jednolity kształt krawędzi dzięki optymalnej ścieżce narzędzia
- Zatrzymuje powstawanie wtórnych zadziorów dzięki obliczeniu optymalnych kątów skrawania
Długa żywotność narzędzia

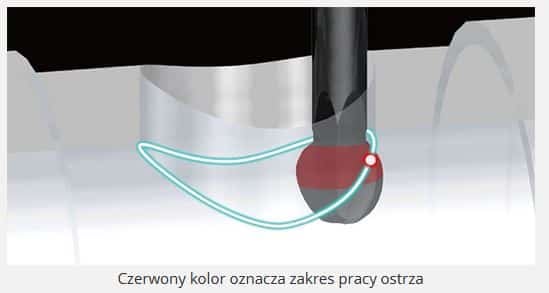

Użycie całego ostrza poprzez ciągłą zmianę punktu styku wydłuża żywotność narzędzia
Obróbka na bardzo wysokich obrotach
- Czas cyklu jest zmniejszony dzięki pracy jednego ostrza po obrysie (od 5 do 10 razy szybciej niż przy pracy tradycyjnymi narzędziami)
Odpowiednie do różnych kształtów krawędzi
- Jedna wielkość ostrza może pracować na krawędziach różnego kształtu i wielkości. Czas cyklu jest krótszy poprzez minimalizacje użytkowanych narzędzi.
XEBEC Okrawarka 3D po obrysie i ścieżka™
Optymalne rozwiązanie do precyzyjnego okrawania zarówno z przodu, jak i z tyłu wydrążonych otworów poprzecznych 3D.
Odpowiedni sprzęt
Narzędzie może być montowane na centrum obróbczym (oś XYZ) lub tokarkach (oś XZY lub XZC). Wymagana jest jednocześnie kontrola 3-osi.
Centra obróbcze
Tokarki
Maszyny specjalne
Robot
Tokarki z funkcją frezowania
Wiertarki
Urządzenia obrotowe
(elektryczne)
Urządzenia obrotowe
(pneumatyczne)
Składniki produktu

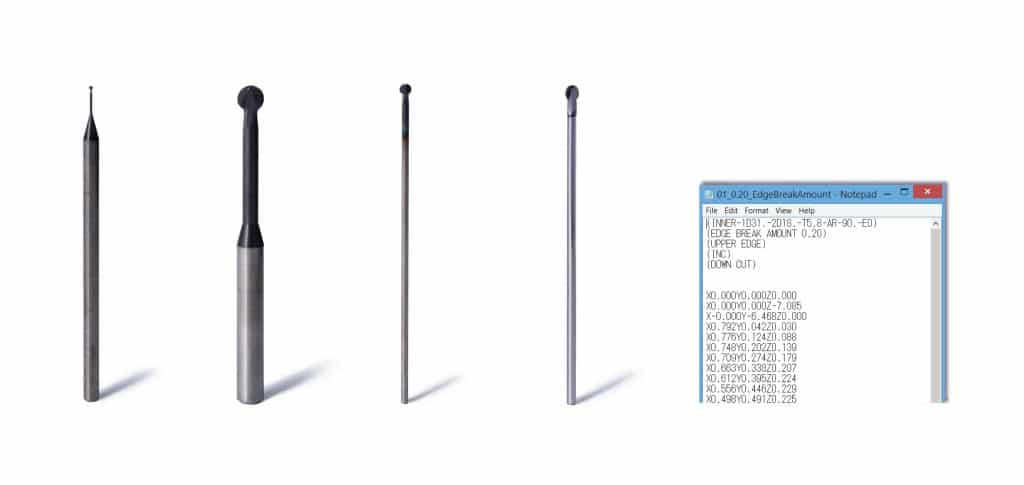

Sferyczny frez do okrawania i ścieżka™ (zestaw danych NC) stworzony specjalnie dla aplikacji klienta.
Więcej informacji na temat niestandardowej ścieżki™ narzędzia można znaleźć w internetowym „formularzu wniosku o okrawanie otworów”.

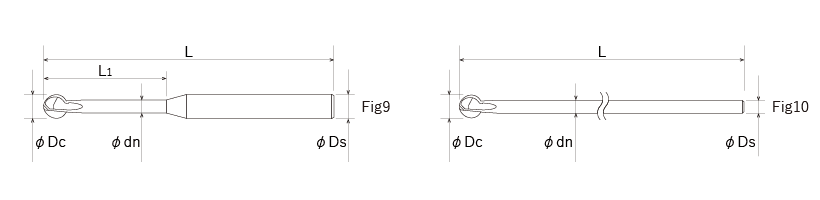

Typ krótki / Typ regularny
Typ prosty
Typ krótki
| Kod | Średnica ostrza Dc | Promień ostrza R | Średnica szyjki dn | Średnica trzonka Ds | Długość szyjki L2 | Długość całkowita L1 | Ilość ostrzy | fig |
| produktu | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| XC-08-AS-3F | φ 0.8 | 0.4 | φ0.48 | φ3 | 3 | 60 | 3 | 9 |
| XC-13-AS-3F | φ1.3 | 0.65 | φ0.78 | φ3 | 5 | 60 | 3 | 9 |
| XC-18-AS-3F | φ1.8 | 0.9 | φ1.1 | φ3 | 6 | 60 | 3 | 9 |
| XC-23-AS-3F | φ2.3 | 1.15 | φ1.4 | φ3 | 7.5 | 70 | 3 | 9 |
| XC-28-AS-3F | φ2.8 | 1.4 | φ1.7 | φ4 | 9 | 70 | 3 | 9 |
| XC-33-AS-3F | φ3.3 | 1.65 | φ2 | φ4 | 10.5 | 70 | 3 | 9 |
| XC-38-AS-3F | φ3.8 | 1.9 | φ2.4 | φ4 | 12 | 70 | 3 | 9 |
| XC-48-AS-3F | φ4.8 | 2.4 | φ3 | φ6 | 15 | 70 | 3 | 9 |
| XC-58-AS-3F | φ5.8 | 2.9 | φ3.5 | φ6 | 18 | 70 | 3 | 9 |
| XC-78-AS-3F | φ7.8 | 3.9 | φ4.7 | φ8 | 24 | 100 | 3 | 9 |
| XC-98-AS-3F | φ9.8 | 4.9 | φ5.9 | φ10 | 30 | 120 | 3 | 9 |
Typ regularny – powlekane materiały przedmiotu obrabianego, t.j. stal, stal nierdzewna, żeliwo, superstopy, metale nieżelazne
Typ regularny
| Kod produktu | Średnica ostrza Dc (mm) |
Promień ostrza R (mm) |
Średnica kołnierza dn (mm) |
Średnica trzonka Ds (mm) |
Długość pod kołnierzem L1 (mm) |
Długość całkowita L (mm) |
Ilość ostrzy | Fig |
| XC-08-A | φ0.8 | 0.4 | φ0.48 | φ3 | 5 | 60 | 2 | 9 |
| XC-13-A | φ1.3 | 0.65 | φ0.78 | φ3 | 8 | 60 | 2 | 9 |
| XC-18-A | φ1.8 | 0.9 | φ1.1 | φ3 | 10 | 60 | 2 | 9 |
| XC-23-A | φ2.3 | 1.15 | φ1.4 | φ3 | 12.5 | 70 | 2 | 9 |
| XC-28-A | φ2.8 | 1.4 | φ1.7 | φ4 | 15 | 70 | 2 | 9 |
| XC-33-A | φ3.3 | 1.65 | φ2 | φ4 | 17.5 | 70 | 2 | 9 |
| XC-38-A | φ3.8 | 1.9 | φ2.4 | φ4 | 20 | 70 | 2 | 9 |
| XC-48-A | φ4.8 | 2.4 | φ3 | φ6 | 25 | 70 | 2 | 9 |
| XC-58-A | φ5.8 | 2.9 | φ3.5 | φ6 | 30 | 70 | 2 | 9 |
| XC-78-A | φ7.8 | 3.9 | φ4.7 | φ8 | 40 | 100 | 3 | 9 |
| XC-98-A | φ9.8 | 4.9 | φ5.9 | φ10 | 50 | 120 | 3 | 9 |

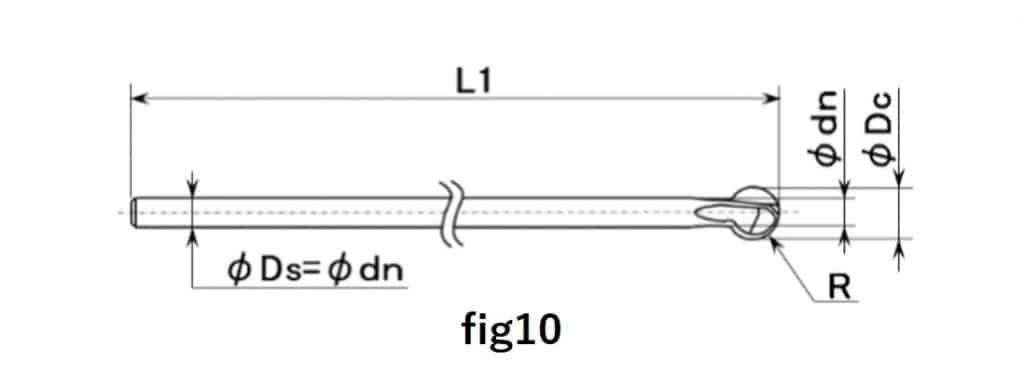

Typ prosty
| Kod produktu | Średnica ostrza Dc (mm) |
Promień ostrza R (mm) |
Średnica kołnierza dn (mm) |
Średnica trzonka Ds (mm) |
Długość całkowita L (mm) |
Ilość ostrzy | Fig |
| XC-18-B | φ1.8 | 0.9 | φ1.1 | φ1.1 | 50 | 2 | 10 |
| XC-23-B | φ2.3 | 1.15 | φ1.4 | φ1.4 | 60 | 2 | 10 |
| XC-28-B | φ2.8 | 1.4 | φ1.7 | φ1.7 | 70 | 2 | 10 |
| XC-33-B | φ3.3 | 1.65 | φ2 | φ2 | 80 | 2 | 10 |
| XC-38-B | φ3.8 | 1.9 | φ2.4 | φ2.4 | 85 | 2 | 10 |
| XC-48-B | φ4.8 | 2.4 | φ3 | φ3 | 105 | 2 | 10 |
| XC-58-B | φ5.8 | 2.9 | φ3.5 | φ3.5 | 120 | 2 | 10 |
| XC-78-B | φ7.8 | 3.9 | φ4.7 | φ4.7 | 150 | 3 | 10 |
| XC-98-B | φ9.8 | 4.9 | φ5.9 | φ5.9 | 180 | 3 | 10 |
Naddatki okrawania i dopuszczalne błędy zbiorcze
Dla każdej ścieżki oferowane jest 5 ilości okrawania.
Uncoated
Niepowlekane materiały przedmiotu obrabianego jak: metale nieżelazne, żywica
Typ regularny
| Kod | Średnica ostrza Dc | Promień ostrza R | Średnica szyjki dn | Średnica trzonka Ds | Długość szyjki L2 | Długość całkowita L1 | Ilość ostrzy | fig |
| produktu | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| XC-08-A-N | φ 0.8 | 0.4 | φ0.48 | φ3 | 5 | 60 | 2 | 9 |
| XC-13-A-N | φ1.3 | 0.65 | φ0.78 | φ3 | 8 | 60 | 2 | 9 |
| XC-18-A-N | φ1.8 | 0.9 | φ1.1 | φ3 | 10 | 60 | 2 | 9 |
| XC-23-A-N | φ2.3 | 1.15 | φ1.4 | φ3 | 12.5 | 70 | 2 | 9 |
| XC-28-A-N | φ2.8 | 1.4 | φ1.7 | φ4 | 15 | 70 | 2 | 9 |
| XC-33-A-N | φ3.3 | 1.65 | φ2 | φ4 | 17.5 | 70 | 2 | 9 |
| XC-38-A-N | φ3.8 | 1.9 | φ2.4 | φ4 | 20 | 70 | 2 | 9 |
| XC-48-A-N | φ4.8 | 2.4 | φ3 | φ6 | 25 | 70 | 2 | 9 |
| XC-58-A-N | φ5.8 | 2.9 | φ3.5 | φ6 | 30 | 70 | 2 | 9 |
| XC-78-A-N | φ7.8 | 3.9 | φ4.7 | φ8 | 40 | 100 | 3 | 9 |
| XC-98-A-N | φ9.8 | 4.9 | φ5.9 | φ10 | 50 | 120 | 3 | 9 |
XEBEC Okrawarka 3D po obrysie i ścieżka™ dla centrów obróbczych
Instrukcja obsługi dla tokarek
Odpowiedni sprzęt
Narzędzie może być montowane na centrum obróbczym (oś XYZ) lub tokarkach (oś XZY lub XZC). Wymagana jest jednocześnie kontrola 3-osi.
＊W przypadku tokarki wymagana jest interpolacja współrzędnych biegunowych.
＊Nie można go używać ręcznie.
Jak zamówić XEBEC Okrawarkę 3D po obrysie i ścieżkę™?
Możesz sprawdzić, czy narzędzie XEBEC Okrawarka 3D po obrysie i ścieżka™ ma zastosowanie do problemu z zadziorami w otworach oraz w danym środowisku pracy.
Wynik będzie dostępny wkrótce.
Proszę pobrać formularz z następującego linku.
Jeśli masz trudności z wypełnianiem formularza online:
Prześlij nam wypełniony „Formularz Okrawarka 3D po obrysie i ścieżka™”, jeśli masz trudności z wypełnieniem formularza online. Dobierzemy optymalny rozmiar frezu, ocenimy, czy frez i ścieżka™ XEBEC są odpowiednie do przedmiotu obrabianego i sprzętu do obróbki, a także podamy numer ścieżki™ XEBEC.
Istnieją 2 rodzaje formularzy: do centrum obróbczego i tokarki.
Proszę pobrać i wypełnić formularz w zależności od posiadanego sprzętu do obróbki.
Formularze:
Kształt i wymiary krawędzi po okrawaniu

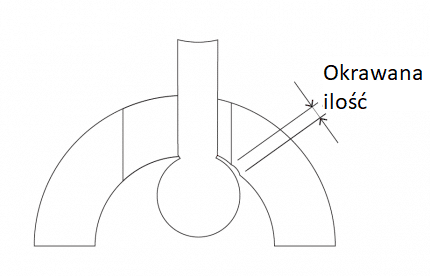

Okrawana ilość jest szerokością krawędzi po okrawaniu ostrzem jak pokazano na obrazku.
W wyniku dążenia do efektywnego kształtu do okrawania poprzecznego, frez jest sferyczny.
Nie ma możliwości fazowania ani zaokrąglania krawędzi.
Poniżej przedstawiono kształt krawędzi po okrawaniu.
Wstępne warunki obróbki
Najpierw wypróbuj wstępne warunki obróbki, które są podane w przewodniku.
Powlekane
Niepowlekane
Jak stosować?
Ścieżki™ są tworzone przez firmę XEBEC Technology i dostarczane do klienta mailem.
Dlatego, musisz tylko zainstalować ścieżkę™, ustawić punkt startowy okrawarki 3D i wprowadzić warunki obróbki. Nie musisz nic samemu programować .
Proszę odnieść się do przewodnika, aby zobaczyć, jak ustawić długość offsetu narzędzia i punkt startowy.

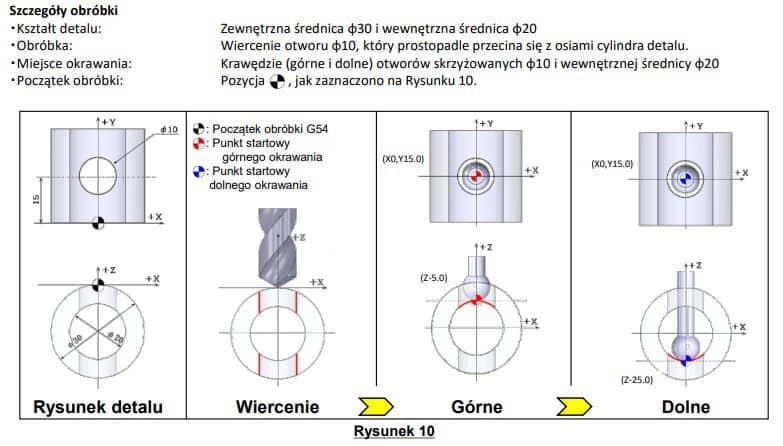

Poniższe przedstawia, jak zainstalować dane punktów grupy trybu przyrostowego dla okrawarki 3D po obrysie i ścieżki™ (dla centrów obróbczych, otwory typu B) w procesie obróbczym.
* Poniższy przykład jest zgodny z FANUC. Proszę dostosować kody G do swojego systemu.

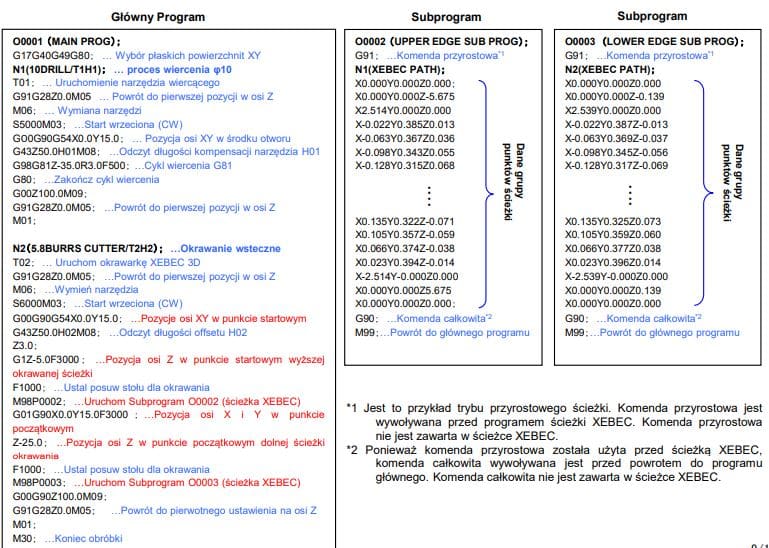

Przegląd programu
